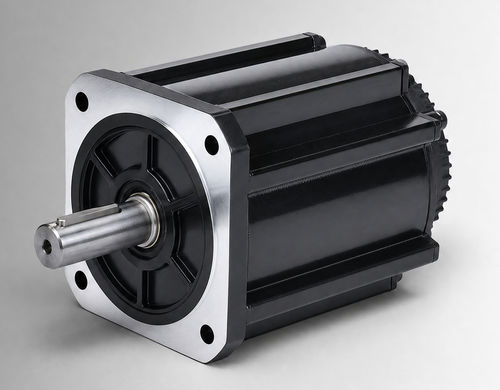

DC-Motor CW180BLBT-28020-L9-H

bürstenlos144 Vkompakt

Produktübersicht
Der CW180BLBT-28020-L9-H ist ein bürstenloser Gleichstrommotor mit 180 mm Rahmen, Nennleistung 5800 W, 144VDC, Nenndrehmoment 28 N·m und 2000 rpm. Er ist für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Funktionen und für Upgrades von bürstenbehafteten DC-Antrieben vorgesehen und kann für kompakte Industrieanlagen und Hilfsantriebe bewertet werden, sofern Spannung, Last, Betriebszyklus, Installationsschnittstelle und Umgebungsbedingungen für das Projekt bestätigt sind.

Wesentliche Merkmale

• Nennleistung: 5800 W
• Nennspannung: 144VDC
• Nenndrehmoment: 28 N·m @ 2000 rpm
• Nennstrom: 50±10% Arms

Kurzangaben

• Nennleistung: 5800 W
• Nennspannung: 144VDC
• Nenndrehmoment: 28 N·m
• Nenn-Drehzahl: 2000 rpm
• Nennstrom: 50±10% Arms
• Rahmengröße: 180 mm

Elektrische & mechanische Spezifikationen
Nennleistung — 5800 W
Nennspannung — 144VDC
Nenndrehmoment — 28 N·m
Nenn-Drehzahl — 2000 rpm
Nennstrom — 50±10% Arms
Rahmengröße — 180 mm
Drehmomentkonstante — 0,56±10% N·m/A
Rotorträgheitsmoment — 122±10% kg·m² × 10⁻⁴
Back-EMF — 34±10% V/krpm
Leitungsinduktivität — Nicht spezifiziert; Toleranz ±10%
Leitungswiderstand — Nicht spezifiziert; Toleranz ±10%
Gehäuselänge (L) — 264 mm
Gehäuselänge mit Bremse (LB) — 319 mm
Gewicht — 32/34 kg
Feedback-Element (Option) — Magnetischer Hall / Hall + 2500-Linien-Inkrementalgeber (optional)
Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit — 800VAC/1s/5mA
Betriebsumgebung — Temperatur: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchtigkeit: 20% bis 80% rF (ohne Kondensation); Höhe unter 1000 m (Leistungsreduktion bei Überschreitung von Temperatur- oder Höhenangaben)
Schutzart — IP54 (IP65 optional)
Teilenummer — CW180BLBT-28020-L9-H

Mechanische Zeichnungen & Eigenschaften

• Mechanische Zeichnung — 180 mm Standardaufbau
• Mechanische Zeichnung — 180 mm mit Lüfter gekühlter Aufbau
• Drehmoment-Drehzahl-Kennlinien

Technische Daten

• Modell/Serie: 180BLBT Serie
• Teilenummer: CW180BLBT-28020-L9-H
• Nennleistung: 5800 W
• Nennspannung: 144VDC
• Nenndrehmoment: 28 N·m @ 2000 rpm
• Nenn-Drehzahl: 2000 rpm
• Nennstrom: 50±10% Arms
• Rahmengröße: 180 mm
• Drehmomentkonstante: 0,56±10% N·m/A
• Rotorträgheitsmoment: 122±10% kg·m² × 10⁻⁴
• Back EMF: 34±10% V/krpm
• Gehäuselänge (L): 264 mm; mit Bremse (LB): 319 mm
• Gewicht: 32/34 kg
• Feedback-Optionen: Magnetischer Hall oder Hall + 2500-Linien-Inkrementalgeber
• Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
• Durchschlagsfestigkeit: 800VAC/1s/5mA
• Betriebstemperaturbereich: -20 bis 40°C (optional -40 bis 40°C)
• Feuchtigkeit: 20% bis 80% rF (ohne Kondensation)
• Schutzart: IP54 (IP65 optional)
