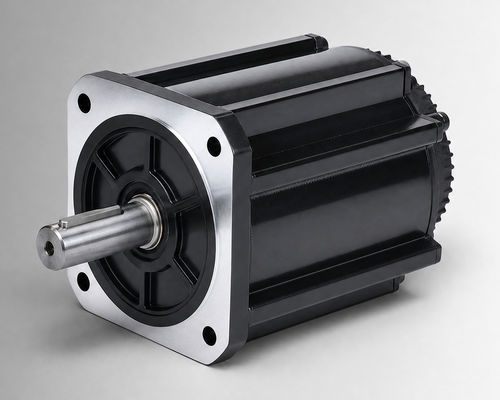

Bürstenloser Motor CW180BLBT-28020-L5-H

DCBLDC72 V

Übersicht
CW180BLBT-28020-L5-H ist ein 180 mm Gehäuse bürstenloser Gleichstrommotor mit Nennleistung 5800 W, 72 VDC, 28 N·m und 2000 U/min. Entwickelt für OEM- und Systemintegration in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und zur Aufrüstung von bürstenbehafteten DC-Anwendungen. Geeignet für kompakte Industrieanlagen und Hilfsantriebe nach Abgleich von Spannung, Last, Einschaltdauer, Einbauschnittstelle und Umgebungsbedingungen.

Wesentliche Merkmale

• Nennleistung: 5800 W
• Nennspannung: 72 VDC
• Nennmoment: 28 N·m bei 2000 U/min
• Nennstrom: 100±10% Arms

Elektrische & mechanische Daten (Kurzfassung)
Nennleistung: 5800 W
Nennspannung: 72VDC
Nennmoment: 28 N·m
Nennspeed: 2000 U/min
Nennstrom: 100±10% Arms
Gehäusegröße: 180 mm
Drehmomentkonstante: 0.28±10% N·m/A
Rotorträgheit: 122±10% kg·m² × 10⁻⁴
Back EMF: 17.3±10% V/krpm
Leitungsinduktivität: 0.122±10% mH
Leitungswiderstand: 0.012±10% Ω
Gehäuselänge (L): 226 mm
Gehäuselänge mit Bremse (LB): 319(264) mm
Gewicht: 22.7/33 kg
Feedback-Element (Option): magnetischer Hall / Hall + 2500-Linien Inkrementalgeber (optional)
Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800VAC/1s/5mA
Betriebsumgebung: Temperatur -20 bis 40°C (−40 bis 40°C optional); Luftfeuchtigkeit 20%–80% RH (nicht kondensierend); Höhe <1000 m
Schutzart: IP54 (IP65 optional)
Teilenummer: CW180BLBT-28020-L5-H

Mechanische Zeichnungen & Leistungsdaten
Mechanische Zeichnungen für Standard-180-mm- und 180-mm-ventilierte Aufbauvarianten verfügbar. Drehmoment-Drehzahl-Kurven und Leistungsdiagramme zur Systembewertung vorhanden.

Anwendungen & Optionen

• Geeignet für elektro-hydraulische Pumpenantriebe, Hilfsaggregate mobiler Maschinen und kompakte Industrieanlagen
• Optionen: Encoder, IP65-Schutz, erweiterter Temperaturbereich
• Kontaktieren Sie den Lieferanten für kundenspezifische Anpassungen, Montageinterfaces und Integrationssupport
