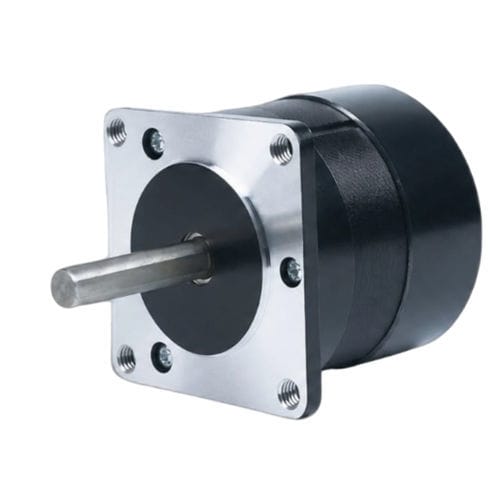

Dreiphasiger Motor CW57BLMA54-100L2100-03

BLDCbürstenlos3-Phasen

Produktübersicht
Der CW57BLMA54-100L2100-03 ist ein 57 mm (NEMA 23) 3-phasiger bürstenloser DC-Motor mit 100 W bei 24 ±10% VDC und einer Nenndrehzahl von 10000 U/min. Entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungsregelung, wenn kompakte Bauweise und hohe Drehzahlen gefordert sind.

Wichtigste Merkmale

• Nennleistung: 100 W
• Nennspannung: 24 ±10% VDC
• Nennmoment: 0,096 N·m bei 10000 U/min
• Gehäusegröße: 57 mm (NEMA 23)
• 3-phasiges bürstenloses Design; Max. Drehzahl 15000 U/min

Schnellangaben
Nennleistung: 100 W
Nennspannung: 24 ±10% VDC
Nenn Drehzahl: 10000 U/min
Nennmoment: 0,096 N·m
Nennstrom: 10 A
Gehäusegröße: 57 mm (NEMA 23)

Elektrische Daten

• Polzahl: 4
• Phasen: 3
• Max. Drehzahl: 15000 U/min
• Max. Moment: 0,19 N·m
• Spannungskonstante: 1,5 ±5% Vrms/KRPM
• Leitungswiderstand: 0,3 ±5% Ω (20°C)
• Leitungsinduktivität: 0,23 ±10% mH
• Isolationswiderstand: 100 MΩ @ 500 VDC
• Isolationsklasse: B (130°C)

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment-Drehzahl-Kurve stehen für Montage, Maßreferenz und Leistungsbewertung zur Verfügung. Gewicht: 0,9 kg. Artikelnummer: CW57BLMA54-100L2100-03.

Technische Spezifikationen

• Modell / Artikelnummer: CW57BLMA54-100L2100-03
• Gehäusegröße: 57 mm (NEMA 23)
• Nennleistung: 100 W
• Nennspannung: 24 ±10% VDC
• Nenn Drehzahl: 10000 U/min
• Nennmoment: 0,096 N·m
• Nennstrom: 10 A
• Max. Drehzahl: 15000 U/min
• Max. Moment: 0,19 N·m
• Polzahl: 4
• Phasen: 3
• Gewicht: 0,9 kg
• Spannungskonstante: 1,5 ±5% Vrms/KRPM
• Leitungswiderstand: 0,3 ±5% Ω (20°C)
• Leitungsinduktivität: 0,23 ±10% mH
• Isolationswiderstand: 100 MΩ @ 500 VDC
• Isolationsklasse: B (130°C)
