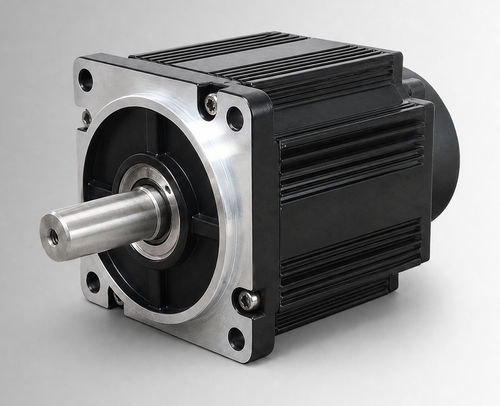

Bürstenloser Motor CW110BLBT-05030-L9-H

BLDC144 Vmit Bremse

Produktübersicht
Der CW110BLBT-05030-L9-H ist ein 110 mm Gehäuse-BLDC-Motor (bürstenloser Gleichstrommotor) mit Nennleistung 1550 W und 144 VDC. Er liefert 5 N·m bei 3000 U/min und ist für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und als Ersatz für bürstenbehaftete DC-Antriebe ausgelegt. Eignung für kompakte Industrieanlagen und Hilfsantriebe, sofern Spannung, Last, Einschaltdauer, Montageinterface und Umgebungsbedingungen projektspezifisch bestätigt sind.

Wesentliche Merkmale

• Nennleistung: 1550 W
• Nennspannung: 144 VDC
• Nennmoment: 5 N·m @ 3000 U/min
• Nennstrom: 12,6 ±10% Arms

Elektrische & mechanische Spezifikationen
Nennleistung: 1550 W
Nennspannung: 144 VDC
Nennmoment: 5 N·m
Nenn-Drehzahl: 3000 U/min
Nennstrom: 12,6 ±10% Arms
Rahmengröße: 110 mm
Drehmomentkonstante: 0,39 ±10% N·m/A
Rotordrehmomentträgheit: 7,7 ±10% ×10⁻⁴ kg·m²
Back EMF: 24 ±10% V/krpm
Leitungsinduktivität / -widerstand: nicht angegeben; Toleranz ±10%
Gehäuselänge (L): 126 mm
Gehäuselänge mit Bremse (LB): 171 mm
Gewicht: 4,14 kg (ohne Bremse) / 6,25 kg (mit Bremse)
Feedback-Element (Option): magnetische Hall-Sensoren / Hall + 2500 Linien Inkrementalencoder
Isolationswiderstand: DC500 V, >20 MΩ (Klasse F)
Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
Schutzart: IP54 (IP65 optional)
Teilenummer: CW110BLBT-05030-L9-H

Anwendungsbereiche
Zur Integration in OEM-Systeme und industrielle Anlagen, die kompakte Hochleistungs-BLDC-Antriebe benötigen. Typische Anwendungen: elektro-hydraulische Pumpenantriebe, Aktuatoren für mobile Maschinen, Hilfsantriebe und Retrofit von bürstenbehafteten Systemen.

Feedback & Optionen
Verfügbar mit magnetischen Hall-Sensoren oder Hall + 2500-Linien-Inkrementalencoder. Optionen: IP65-Schutz, erweiterte Temperaturbereiche (-40 °C optional).

Umgebung & Schutz
Betriebstemperatur: -20 bis 40 °C (optional -40 bis 40 °C). Luftfeuchte: 20 % bis 80 % rF, nicht kondensierend. Höhe: vorgesehener Einsatz unter 1000 m (Derating empfohlen oberhalb angegebener Temperatur/ Höhe). Isolationsklasse F.

Technische Merkmale

• Rahmengröße: 110 mm
• Gehäuselänge L/LB: 126 / 171 mm
• Gewicht: 4,14 / 6,25 kg
• Drehmomentkonstante: 0,39 ±10% N·m/A
• Rotorinertie: 7,7 ±10% ×10⁻⁴ kg·m²
• Back EMF: 24 ±10% V/krpm
• Schutz: IP54 (IP65 optional)
• Feedback: Hall oder Hall + 2500 Linien Encoder
• Isolierung: DC500V >20 MΩ; Dielektrisch: 800VAC/1s/5mA
