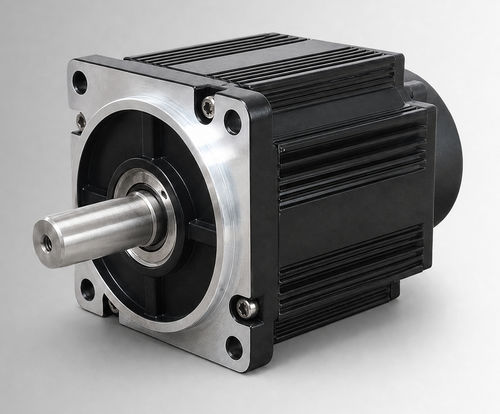

Bürstenloser Motor CW110BLBT-03630-L1-H

DCBLDC24 V

Produktübersicht
CW110BLBT-03630-L1-H ist ein 110 mm Gehäuse bürstenloser Gleichstrommotor (BLDC) mit Nennleistung 1100 W, 24 VDC, 3,6 N·m bei 3000 U/min. Entwickelt für OEM-Bewertung und Systemintegration in Anwendungen wie elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Nachrüstungen von Bürsten-DC-Motoren. Geeignet für kompakte Industrieanlagen und Nebenantriebe, wenn elektrische, mechanische und umgebungsbedingte Anforderungen bestätigt sind.

Wichtigste Merkmale

• Nennleistung: 1100 W
• Nennspannung: 24 VDC
• Nennmoment: 3,6 N·m @ 3000 U/min
• Nennstrom: 53±10% Arms
• Gehäusegröße: 110 mm; Gehäuselänge (L): 126 mm; Länge mit Bremse (LB): 171 mm
• Gewicht: 4,14 kg (Standard) / 6,25 kg (mit Optionen)
• Schutzart: IP54 (IP65 optional)
• Feedback-Optionen: magnetische Hall-Sensoren; Hall + 2500 Linien inkrementaler Encoder (optional)
• Teilenummer: CW110BLBT-03630-L1-H

Schnellspezifikationen
Nennleistung: 1100 W
Nennspannung: 24 VDC
Nennmoment: 3,6 N·m
Nenn-drehzahl: 3000 U/min
Nennstrom: 53±10% Arms
Gehäusegröße: 110 mm

Elektrische & mechanische Daten

• Drehmomentkonstante: 0,06±10% N·m/A
• Rotorträgheit: 7,7±10% ×10⁻⁴ kg·m²
• Back-EMF: 4,08±10% V/krpm
• Leitungsinduktivität / -widerstand: nicht angegeben; Toleranz ±10%
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Durchschlagsfestigkeit: 800 VAC / 1 s / 5 mA

Mechanische & Leistungskennlinien
Mechanische Zeichnung für die 110 mm Standardstruktur ist verfügbar. Drehmoment–Drehzahl-Kennlinien und Leistungsdiagramme sind für die Konfiguration CW110BLBT-03630-L1-H vorhanden, um Auslegung und Regelung zu unterstützen.

Anwendungen & Installationshinweise

• Typische Anwendungen: elektro-hydraulische Pumpenantriebe, Aktuatoren für mobile Geräte, kompakte Industriemaschinen, Nebenantriebe und Nachrüstprojekte von bürstenbehafteten DC-Motoren
• Betriebsumgebung: Temperatur -20 bis 40 °C (optional -40 bis 40 °C); Luftfeuchte 20%–80% RH, nicht kondensierend; Höhe unter 1000 m (Leistungsanpassung oberhalb der Grenzwerte)
• Optionen: IP65-Schutz, Bremsvarianten, Encoder-Feedback — bei Bestellung angeben
• Elektrische Schnittstelle, Montage und Einsatzzyklus bei Integration bestätigen
