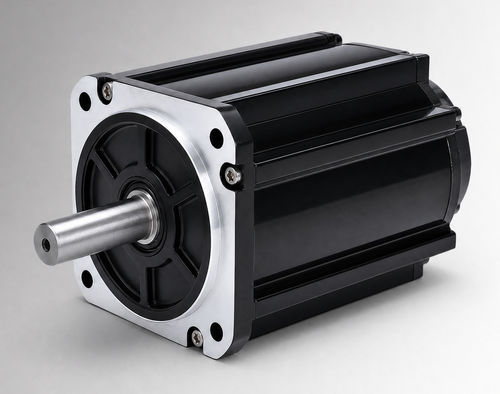

Bürstenloser Motor CW130BLBT-15020-L6-H

DCBLDC96 V

Produktübersicht
Der CW130BLBT-15020-L6-H ist ein 130 mm Rahmen bürstenloser Gleichstrommotor (BLDC) mit Nennwerten 3150 W, 96 VDC, 15 N·m bei 2000 min⁻¹. Er ist für OEM- und Systemintegrationsbewertungen vorgesehen, z. B. in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen, zur Modernisierung von Gleichstrom-Bürstenmotoren und in kompakter Industrieausrüstung, sofern Spannung, Last, Betriebszyklus, Montage-Schnittstelle und Umgebungsbedingungen geprüft werden.

Wesentliche Merkmale

• Nennleistung 3150 W
• Nennspannung 96 VDC
• Nennmoment 15 N·m bei 2000 min⁻¹
• Nennstrom 48±10% Arms
• Rahmengröße: 130 mm

Schnelldaten

• Teilenummer: CW130BLBT-15020-L6-H
• Rahmengröße: 130 mm
• Nenn Drehzahl: 2000 min⁻¹
• Nennstrom: 48±10% Arms
• Gehäuselänge (L): 166 mm; mit Bremse (LB): 221 mm
• Gewicht: 11 kg / 12,8 kg (Varianten)

Elektrische & mechanische Spezifikationen

• Nennleistung: 3150 W
• Nennspannung: 96 VDC
• Nennmoment: 15 N·m
• Nenn Drehzahl: 2000 min⁻¹
• Nennstrom: 48±10% Arms
• Drehmomentkonstante: 0,31±10% N·m/A
• Rotorträgheit: 17±10% kg·m² × 10⁻⁴
• Back-EMF: 18,9±10% V/krpm
• Leitungsinduktanz/-widerstand: nicht angegeben; Toleranz ±10%
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
• Feedback-Optionen: magnetische Hall-Sensoren; Hall + 2500-Linien-Inkrementalgeber (optional)
• Schutzart: IP54 (IP65 optional)
• Betriebsumgebung: -20 bis 40 °C (optional -40 bis 40 °C); Feuchte 20–80% RH, nicht kondensierend; Höhe <1000 m (Leistungsreduzierung außerhalb der genannten Bereiche)

Verfügbare Zeichnungen & Diagramme

• Mechanische Zeichnung — 130 mm Standardaufbau
• Mechanische Zeichnung — 130 mm mit Lüfterkühlung
• Drehmoment-Drehzahl-Kennlinien

Anwendungen & Hinweise

• Zur Bewertung in elektro-hydraulischen Antrieben, mobilen Aktuatoren, Hilfsantrieben und als Ersatz für bürstenbehaftete DC-Motoren.
• Vor Integration elektrische Schnittstelle, Befestigung, Kühlung und Betriebszyklus prüfen.
• Optionen: Encoder-Feedback, Bremsversion, Schutzart IP65 und erweiterter Temperaturbereich.
