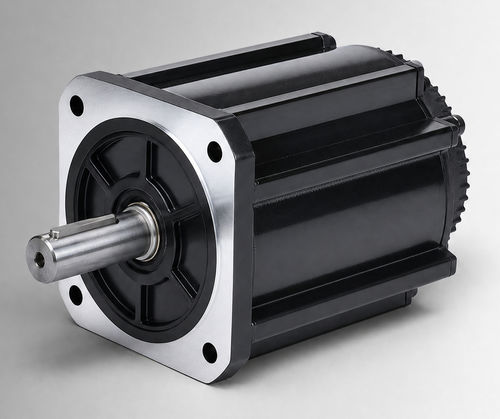

Bürstenloser Motor CW180BLBT-15015-L5-H

DCBLDC72 V

Produktübersicht
Der CW180BLBT-15015-L5-H ist ein bürstenloser Gleichstrommotor mit 180 mm Gehäuse, Nennleistung 2350 W, 72 VDC und Nenndrehmoment 15 N·m bei 1500 rpm. Entwickelt für OEM- und Systemintegrationsbewertungen, geeignet für elektrohydraulische Pumpenantriebe, mobile Arbeitsfunktionen und Retrofit von gebürsteten DC-Antrieben; kann für kompakte Industrieanlagen und Hilfsantriebe herangezogen werden, sofern Spannung, Last, Betriebszyklus, Installationsschnittstelle und Umweltbedingungen projektspezifisch geprüft sind.

Wesentliche Merkmale

• Nennleistung: 2350 W
• Nennspannung: 72 VDC
• Nennmoment: 15 N·m @ 1500 rpm
• Nennstrom: 42±10% Arms

Schnellübersicht (Kurz)

• Gehäusegröße: 180 mm
• Nennndrehzahl: 1500 rpm
• Drehmomentkonstante: 0.35±10% N·m/A
• Rotorträgheit: 60±10% kg·m² × 10⁻⁴
• Gegen-EMK: 21.4±10% V/krpm

Elektrische & mechanische Daten
Nennleistung : 2350 W
Nennspannung : 72 VDC
Nennmoment : 15 N·m
Nennspeed : 1500 rpm
Nennstrom : 42±10% Arms
Gehäusegröße : 180 mm
Drehmomentkonstante : 0.35±10% N·m/A
Rotorträgheit : 60±10% kg·m² × 10⁻⁴
Gegen-EMK : 21.4±10% V/krpm
Leitungsinduktivität : Nicht spezifiziert; Toleranz ±10%
Leitungswiderstand : Nicht spezifiziert; Toleranz ±10%
Gehäuselänge (L) : 170 mm
Gehäuselänge mit Bremse (LB) : 264 mm
Gewicht : 14.5/32 kg
Feedback-Element (Option) : Magnetischer Hall / Hall + 2500-linien Inkrementalgeber (optional)
Isolationswiderstand : DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit : 800VAC/1s/5mA
Betriebsumgebung : Temperatur: -20 bis 40°C (-40 bis 40°C optional); Luftfeuchte: 20% bis 80% rF (ohne Kondensation); Höhe < 1000 m (Leistungsanpassung bei Überschreitung der angegebenen Bereiche)
Schutzart : IP54 (IP65 optional)
Teilenummer : CW180BLBT-15015-L5-H

Mechanische & Leistungsabbildungen
Mechanische Zeichnungen und Drehmoment-Drehzahl-Kurven werden für die 180 mm Standard- und 180 mm Lüftergekühlte Struktur bereitgestellt, um Installations- und Systemintegrationsentscheidungen zu unterstützen.

Technische Spezifikationen

• Modell / Teilenummer: CW180BLBT-15015-L5-H
• Gehäusegröße: 180 mm
• Nennleistung: 2350 W
• Nennspannung: 72 VDC
• Nennmoment: 15 N·m @ 1500 rpm
• Nennspeed: 1500 rpm
• Nennstrom: 42±10% Arms
• Drehmomentkonstante: 0.35±10% N·m/A
• Rotorträgheit: 60±10% kg·m² × 10⁻⁴
• Gegen-EMK: 21.4±10% V/krpm
• Gehäuselänge: 170 mm (264 mm mit Bremse)
• Gewicht: 14.5/32 kg
• Schutz: IP54 (IP65 optional)
• Feedback-Optionen: Magnetischer Hall; Hall + 2500-linien Inkrementalgeber (optional)
