Bürstenloser Motor CW57BLTA95-60 L260-00

DC3-PhasenBLDC

Produktübersicht

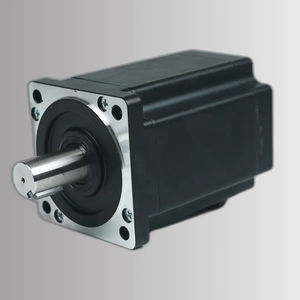

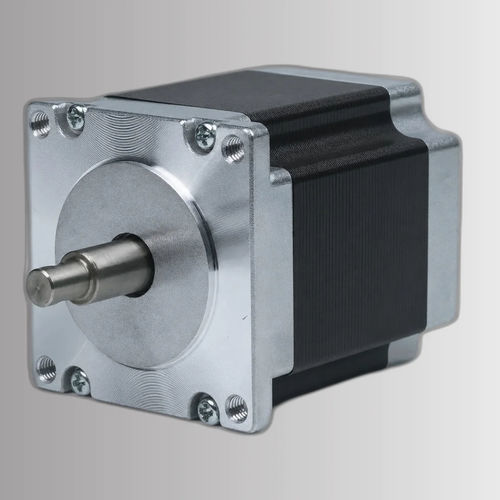

Der CW57BLTA95-60 L260-00 ist ein 57 mm (NEMA 23) 3‑Phasen bürstenloser Gleichstrommotor, entwickelt für industrielle Automation, Robotik und präzise Bewegungssteuerung. Erhältlich in 60 W (linke Welle) und 30 W (rechte Welle); Nennspannung 24 VDC ±10% und Nenn­drehzahl 6000 U/min.

Hauptmerkmale

• Nennleistung: 60 W (linke Welle), 30 W (rechte Welle)
• Versorgungsspannung: 24 VDC ±10%
• Nennmoment: 100 mN·m (links), 50 mN·m (rechts) bei 6000 U/min
• Gehäusegröße: 57 mm (NEMA 23)
• 3‑Phasen BLDC-Design für gleichmäßigen, gut regelbaren Betrieb

Elektrische Daten (Tabelle)
Parameter : Wert
Phasen : 3
Nennspannung : 24 VDC ±10%
Nennleistung : 60 W (linke Welle), 30 W (rechte Welle)
Nenn­drehzahl : 6000 U/min
Nennmoment : 100 mN·m (linke Welle), 50 mN·m (rechte Welle)
Isolationswiderstand : 100 MΩ bei 500 VDC
Isolationsklasse : B (130°C)
Steuerungsart : Drehzahlregelung
Gehäusegröße : 57 mm (NEMA 23)
Teilenummer : CW57BLTA95-60 L260-00

Dokumentation & Schaltpläne
Produktdatenblatt verfügbar (siehe Teilenummer). Mechanische Zeichnung und Drehmoment‑Drehzahl‑Kurve werden als Referenzbilder bereitgestellt; die Zeichnung zeigt Abmessungen, die Kurve die Leistungskennlinie bei verschiedenen Drehzahlen und Lasten.

Technische Daten / Spezifikationen

• Modell / Teilenummer: CW57BLTA95-60 L260-00
• Serie: 57BLTA Series
• Gehäusegröße: 57 mm (NEMA 23)
• Motortyp: 3‑Phasen bürstenloser DC (BLDC)
• Nennleistung: 60 W (links), 30 W (rechts)
• Nennspannung: 24 VDC ±10%
• Nenn­drehzahl: 6000 U/min
• Nennmoment: 100 mN·m (links), 50 mN·m (rechts)
• Isolationswiderstand: 100 MΩ bei 500 VDC
• Isolationsklasse: B (130°C)
• Steuerungsart: Drehzahlregelung
• Enthaltene Referenzen: Datenblatt‑ID, mechanische Zeichnung, Drehmoment‑Drehzahl‑Kurve
