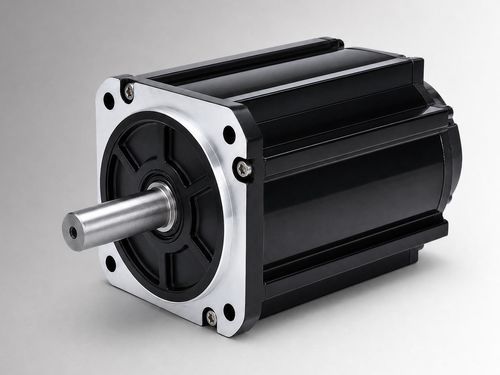

Bürstenloser Motor CW130BLBT-15025-L5-H

DCBLDC72 V

Produktübersicht
Der CW130BLBT-15025-L5-H ist ein bürstenloser Gleichstrommotor mit 130 mm Gehäuse, Hochleistungsbauweise, Nennleistung 3800 W, 72 VDC, 15 N·m und 2500 rpm. Er ist für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Projekten zum Austausch von bürstenbehafteten Gleichstrommotoren vorgesehen und kann für kompakte Industrieanlagen und Hilfsantriebe bewertet werden, wenn Spannung, Last, Einschaltdauer, Montage-Schnittstelle und Umgebungsbedingungen für die Anwendung bestätigt sind.

Kernmerkmale

• Nennleistung 3800 W
• Nennspannung 72 VDC
• Nennmoment 15 N·m bei 2500 rpm
• Nennstrom 65±10% Arms

Schnellübersicht

• Nennleistung: 3800 W
• Nennspannung: 72 VDC
• Nennmoment: 15 N·m
• Nennspeed: 2500 rpm
• Nennstrom: 65±10% Arms
• Rahmengröße: 130 mm

Elektrische & mechanische Spezifikationen (Tabelle)
Parameter | Wert
Nennleistung | 3800 W
Nennspannung | 72 VDC
Nennmoment | 15 N·m
Nennspeed | 2500 rpm
Nennstrom | 65±10% Arms
Rahmen | 130 mm
Drehmomentkonstante | 0.24±10% N·m/A
Rotorträgheit | 17±10% kg·m² × 10⁻⁴
Back EMF | 14.2±10% V/krpm
Leitungsinduktivität | 0.128±10% mH
Leitungswiderstand | 0.029±10% Ω
Gehäuselänge (L) | 166 mm
Gehäuselänge mit Bremse (LB) | 221 mm
Gewicht | 11 / 12.8 kg
Feedback-Element (Option) | Magnetischer Hall / Hall + 2500-Line inkrementaler Encoder (optional)
Isolationswiderstand | DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit | 800VAC/1s/5mA
Betriebsumgebung | Temperatur: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte: 20% bis 80% rF (ohne Kondensation); Höhe unter 1000 m (Leistungsreduzierung bei Überschreitung der angegebenen Temperatur- oder Höhenbereiche)
Schutzart | IP54 (IP65 optional)
Teilenummer | CW130BLBT-15025-L5-H

Mechanische & Leistungsunterlagen
Mechanische Zeichnungen und Drehmoment-Drehzahl-Kurven werden für die 130 mm Standard- und lüftergekühlten Ausführungen bereitgestellt, um Integration, Montage und Schnittstellenprüfungen zu unterstützen. Diese Unterlagen erleichtern Installationsprüfungen und Performance-Abstimmung im Systementwurf.

Technische Spezifikationen

• Teilenummer: CW130BLBT-15025-L5-H
• Rahmen: 130 mm
• Nennleistung: 3800 W
• Nennspannung: 72 VDC
• Nennmoment: 15 N·m @ 2500 rpm
• Nennspeed: 2500 rpm
• Nennstrom: 65±10% Arms
• Drehmomentkonstante: 0.24±10% N·m/A
• Back EMF: 14.2±10% V/krpm
• Leitungsinduktivität: 0.128±10% mH
• Leitungswiderstand: 0.029±10% Ω
• Gehäuselänge: 166 mm (221 mm mit Bremse)
• Gewicht: 11 / 12.8 kg (Varianten)
• Feedback-Optionen: Magnetischer Hall; Hall + 2500-Line inkrementaler Encoder (optional)
• Isolierung: DC500V, >20 MΩ (Klasse F)
• Durchschlagsfestigkeit: 800VAC/1s/5mA
• Betriebstemperatur: -20 bis 40°C (optional -40 bis 40°C)
• Schutz: IP54 (IP65 optional)
