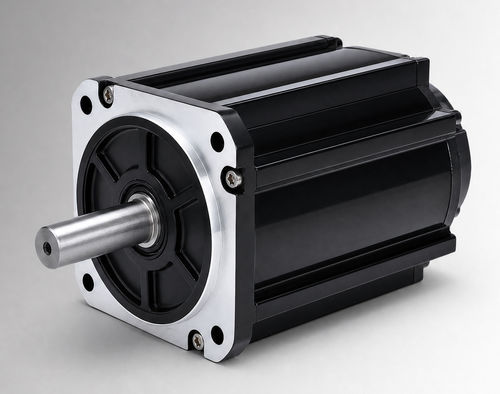

Bürstenloser Motor CW130BLBT-05030-L5-HDCBLDC72 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, bürstenlos, BLDC
- Spannung
- 72 V
- Konfiguration
- mit Bremse
- Schutzfaktor
- IP54, IP65
- Kühlung
- luftgekühlt
- Weitere Eigenschaften
- mit integriertem Encoder
- Leistung
1,55 kW
(2,11 hp)- Intensität
Min: 23,4 A
Max: 28,6 A
- Drehmoment
5 Nm
(3,687811 ft.lb)- Rotationsgeschwindigkeit
3.000 rpm
(18.849,5559 rad.min-1)- Durchmesser
130 mm
(5,12 in)- Betriebstemperatur
Min: -20 °C
(-4 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
Der CW130BLBT-05030-L5-H ist ein bürstenloser DC-Motor mit 130 mm Gehäuse, Nennleistung 1550 W, 72VDC und Nennmoment 5 N·m bei 3000 rpm. Entwickelt für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Funktionen und Projekten zur Aufrüstung von bürstenbehafteten DC-Antrieben. Ebenso geeignet für kompakte Industrieanlagen und Hilfsantriebe, sofern Spannung, Last, Betriebszyklus, Einbauschnittstelle und Umgebungsbedingungen projektseitig bestätigt sind.
Wesentliche Merkmale
Kurze Spezifikationen
Elektrische & mechanische Daten
Nennleistung — 1550 W
Nennspannung — 72VDC
Nennmoment — 5 N·m
Nennspeed — 3000 rpm
Nennstrom — 26±10% Arms
Rahmengröße — 130mm
Drehmomentkonstante — 0.20±10% N·m/A
Rotorträgheit — 12±10% kg·m² × 10⁻⁴
Back-EMF — 11.8±10% V/krpm
Leitungslinduktivität — Nicht angegeben; Toleranz ±10%
Leitungswiderstand — Nicht angegeben; Toleranz ±10%
Gehäuselänge (L) — 119 mm
Gehäuselänge mit Bremse (LB) — 166 mm
Gewicht — 6/7.8 kg
Feedback-Element (Option) — Magnetischer Hall / Hall + 2500-Linien-Inkrementalencoder (optional)
Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
Dielektrische Festigkeit — 800VAC/1s/5mA
Betriebsumgebung — Temperatur: -20 bis 40°C (-40 bis 40°C optional); Luftfeuchtigkeit: 20% bis 80% RH (nicht kondensierend); Höhe unter 1000 m (Leistungsabfall bei Überschreitung der angegebenen Temperatur- oder Höhenbereiche)
Schutzart — IP54 (IP65 optional)
Teilenummer — CW130BLBT-05030-L5-H
Mechanische Zeichnungen & Diagramme
Technische Daten
Der CW130BLBT-05030-L5-H ist ein bürstenloser DC-Motor mit 130 mm Gehäuse, Nennleistung 1550 W, 72VDC und Nennmoment 5 N·m bei 3000 rpm. Entwickelt für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Funktionen und Projekten zur Aufrüstung von bürstenbehafteten DC-Antrieben. Ebenso geeignet für kompakte Industrieanlagen und Hilfsantriebe, sofern Spannung, Last, Betriebszyklus, Einbauschnittstelle und Umgebungsbedingungen projektseitig bestätigt sind.
Wesentliche Merkmale
- Nennleistung: 1550 W
- Nennspannung: 72VDC
- Nennmoment: 5 N·m bei 3000 rpm
- Nennstrom: 26±10% Arms
Kurze Spezifikationen
- Nennleistung: 1550 W
- Nennspannung: 72VDC
- Nennmoment: 5 N·m
- Nennspeed: 3000 rpm
- Nennstrom: 26±10% Arms
- Rahmengröße: 130mm
Elektrische & mechanische Daten
Nennleistung — 1550 W
Nennspannung — 72VDC
Nennmoment — 5 N·m
Nennspeed — 3000 rpm
Nennstrom — 26±10% Arms
Rahmengröße — 130mm
Drehmomentkonstante — 0.20±10% N·m/A
Rotorträgheit — 12±10% kg·m² × 10⁻⁴
Back-EMF — 11.8±10% V/krpm
Leitungslinduktivität — Nicht angegeben; Toleranz ±10%
Leitungswiderstand — Nicht angegeben; Toleranz ±10%
Gehäuselänge (L) — 119 mm
Gehäuselänge mit Bremse (LB) — 166 mm
Gewicht — 6/7.8 kg
Feedback-Element (Option) — Magnetischer Hall / Hall + 2500-Linien-Inkrementalencoder (optional)
Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
Dielektrische Festigkeit — 800VAC/1s/5mA
Betriebsumgebung — Temperatur: -20 bis 40°C (-40 bis 40°C optional); Luftfeuchtigkeit: 20% bis 80% RH (nicht kondensierend); Höhe unter 1000 m (Leistungsabfall bei Überschreitung der angegebenen Temperatur- oder Höhenbereiche)
Schutzart — IP54 (IP65 optional)
Teilenummer — CW130BLBT-05030-L5-H
Mechanische Zeichnungen & Diagramme
- Mechanische Zeichnung — 130mm Standardstruktur (Bild verfügbar)
- Mechanische Zeichnung — 130mm Lüftergekühlte Struktur (Bild verfügbar)
- Drehmoment-Drehzahl-Kennlinie (Bild verfügbar)
Technische Daten
- Nennleistung: 1550 W
- Nennspannung: 72VDC
- Nennmoment: 5 N·m
- Nennspeed: 3000 rpm
- Nennstrom: 26±10% Arms
- Rahmengröße: 130mm
- Gehäuselänge (L): 119 mm
- Gehäuselänge mit Bremse (LB): 166 mm
- Gewicht: 6/7.8 kg
- Drehmomentkonstante: 0.20±10% N·m/A
- Back-EMF: 11.8±10% V/krpm
- Rotorträgheit: 12±10% kg·m² × 10⁻⁴
- Schutzart: IP54 (IP65 optional)
- Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
- Dielektrische Festigkeit: 800VAC/1s/5mA
- Feedback-Optionen: Magnetischer Hall / Hall + 2500-Linien-Inkrementalencoder (optional)
- Teilenummer: CW130BLBT-05030-L5-H
