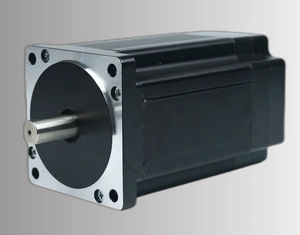

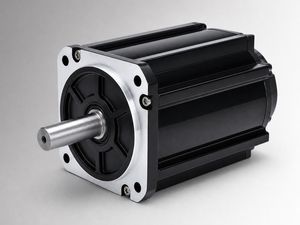

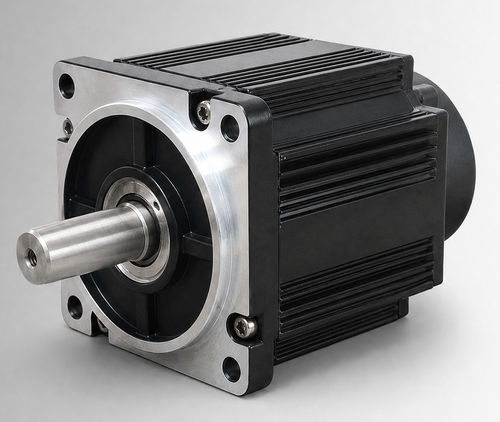

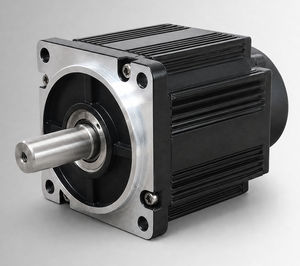

Bürstenloser Motor CW110BLBT-05030-L6-HDCGleichstromBLDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, Gleichstrom, bürstenlos, BLDC
- Spannung
- 96 V
- Konfiguration
- mit Bremse
- Schutzfaktor
- IP54, IP65
- Weitere Eigenschaften
- Hochleistung, mit integriertem Encoder, mit bürstenlosem Gleichstrommotor
- Leistung
1,55 kW
(2,11 hp)- Intensität
Min: 17,1 A
Max: 20,9 A
- Drehmoment
5 Nm
(3,687811 ft.lb)- Rotationsgeschwindigkeit
3.000 rpm
(18.849,5559 rad.min-1)- Durchmesser
110 mm
(4,33 in)- Betriebstemperatur
Min: -20 °C
(-4 °F)Max: 40 °C
(104 °F)
Beschreibung
Übersicht
Der CW110BLBT-05030-L6-H ist ein 110 mm Rahmen Hochleistungs-BLDC-Motor (bürstenloser Gleichstrommotor) mit Nennleistung 1550 W bei 96 VDC und einem Drehmoment von 5 N·m bei 3000 U/min. Entwickelt für OEM-Bewertung und Systemintegration, zielt er auf elektrohydraulische Pumpenantriebe, mobile Arbeitsfunktionen und die Nachrüstung von bürstenbehafteten DC-Motoren. Ebenso geeignet für kompakte Industrieanlagen und Hilfsantriebe bei geprüfter Kompatibilität.
Kernpunkte
Datasheet & Dokumente
Produktdatenblatt erhältlich für Modell CW110BLBT-05030-L6-H (PDF-Download auf der Produktseite).
Visuelle Referenzen
Mechanische Zeichnung (110 mm Standardrahmen) und Drehmoment-/Drehzahlkennlinien zur Unterstützung von Montage und Leistungsbewertung.
Elektrische & mechanische Spezifikationen
Nennleistung: 1550 W
Nennspannung: 96 VDC
Nennmoment: 5 N·m
Nennzahl: 3000 U/min
Nennstrom: 19 ±10% Arms
Gehäusegröße: 110 mm
Drehmomentkonstante: 0,25 ±10% N·m/A
Rotordinertie: 7,7 ±10% kg·m² × 10⁻⁴
Gegen-EMK: 15,6 ±10% V/krpm
Leitungsinduktivität: 0,16 ±10% mH
Leitungswiderstand: 0,024 ±10% Ω
Gehäuselänge (L): 126 mm
Gehäuselänge mit Bremse (LB): 171 mm
Gewicht: 4,14 / 6,25 kg
Feedback (Option): Magnetischer Hall / Hall + 2500‑Linien Inkrementalgeber
Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800 VAC / 1 s / 5 mA
Betriebsumgebung: -20 bis 40 °C (optional -40 bis 40 °C); 20–80% RH (ohne Kondensation); Höhe < 1000 m (Leistung reduzieren bei Überschreitung)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW110BLBT-05030-L6-H
Anwendungen
Technische Spezifikationen
Der CW110BLBT-05030-L6-H ist ein 110 mm Rahmen Hochleistungs-BLDC-Motor (bürstenloser Gleichstrommotor) mit Nennleistung 1550 W bei 96 VDC und einem Drehmoment von 5 N·m bei 3000 U/min. Entwickelt für OEM-Bewertung und Systemintegration, zielt er auf elektrohydraulische Pumpenantriebe, mobile Arbeitsfunktionen und die Nachrüstung von bürstenbehafteten DC-Motoren. Ebenso geeignet für kompakte Industrieanlagen und Hilfsantriebe bei geprüfter Kompatibilität.
Kernpunkte
- Nennleistung: 1550 W
- Nennspannung: 96 VDC
- Nennmoment: 5 N·m @ 3000 U/min
- Nennstrom: 19 ±10% Arms
Datasheet & Dokumente
Produktdatenblatt erhältlich für Modell CW110BLBT-05030-L6-H (PDF-Download auf der Produktseite).
Visuelle Referenzen
Mechanische Zeichnung (110 mm Standardrahmen) und Drehmoment-/Drehzahlkennlinien zur Unterstützung von Montage und Leistungsbewertung.
Elektrische & mechanische Spezifikationen
Nennleistung: 1550 W
Nennspannung: 96 VDC
Nennmoment: 5 N·m
Nennzahl: 3000 U/min
Nennstrom: 19 ±10% Arms
Gehäusegröße: 110 mm
Drehmomentkonstante: 0,25 ±10% N·m/A
Rotordinertie: 7,7 ±10% kg·m² × 10⁻⁴
Gegen-EMK: 15,6 ±10% V/krpm
Leitungsinduktivität: 0,16 ±10% mH
Leitungswiderstand: 0,024 ±10% Ω
Gehäuselänge (L): 126 mm
Gehäuselänge mit Bremse (LB): 171 mm
Gewicht: 4,14 / 6,25 kg
Feedback (Option): Magnetischer Hall / Hall + 2500‑Linien Inkrementalgeber
Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800 VAC / 1 s / 5 mA
Betriebsumgebung: -20 bis 40 °C (optional -40 bis 40 °C); 20–80% RH (ohne Kondensation); Höhe < 1000 m (Leistung reduzieren bei Überschreitung)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW110BLBT-05030-L6-H
Anwendungen
- Elektrohydraulische Pumpenantriebe
- Mobile Arbeitsfunktionen
- Aufrüstungen von bürstenbehafteten DC-Motoren
- Kompakte Industrieanlagen und Hilfsantriebe (bei Kompatibilitätsprüfung)
Technische Spezifikationen
- Nennleistung: 1550 W
- Nennspannung: 96 VDC
- Nennmoment: 5 N·m
- Nennzahl: 3000 U/min
- Nennstrom: 19 ±10% Arms
- Gehäusegröße: 110 mm
- Drehmomentkonstante: 0,25 ±10% N·m/A
- Rotordinertie: 7,7 ±10% kg·m² × 10⁻⁴
- Gegen-EMK: 15,6 ±10% V/krpm
- Leitungsinduktivität: 0,16 ±10% mH
- Leitungswiderstand: 0,024 ±10% Ω
- Gehäuselänge (L): 126 mm
- Gehäuselänge mit Bremse (LB): 171 mm
- Gewicht: 4,14 / 6,25 kg
- Feedback (Option): Magnetischer Hall / Hall + 2500‑Linien Inkrementalgeber
- Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
- Durchschlagsfestigkeit: 800 VAC / 1 s / 5 mA
- Betriebsumgebung: -20 bis 40 °C (optional -40 bis 40 °C); Luftfeuchte 20–80% RH; Höhe < 1000 m
- Schutzart: IP54 (IP65 optional)
- Teilenummer: CW110BLBT-05030-L6-H
