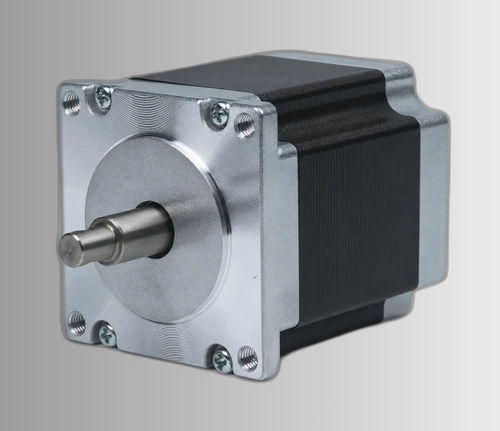

Bürstenloser Motor CW60BLMA79-15L207-00

DCdreiphasigBLDC

Übersicht
Der CW60BLMA79-15L207-00 ist ein 60 mm (NEMA 24) dreiphasiger bürstenloser DC-Motor mit 10 Polen, der 15 W bei 24 ±10% VDC liefert. Mit einer Nenndrehzahl von 700 U/min und einem Nenndrehmoment von 0,2 N·m (Spitzmoment 0,4 N·m) ist der Motor für niederfrequente, hochdrehmomentige Industrieanwendungen und kompakte Einbauten ausgelegt. Isolationsklasse B und eine Gehäuselänge von 79 mm erleichtern die Integration in beengten Einbausituationen.

Wesentliche Merkmale

• Nennleistung: 15 W bei 24 ±10% VDC
• Nennmoment: 0,2 N·m bei 700 U/min; Spitzenmoment: 0,4 N·m
• 60 mm (NEMA 24) Rahmen, Gehäuselänge 79 mm
• 10-Pol-3-Phasen-Design für ruhigen Lauf bei niedrigen Drehzahlen
• Isolationsklasse B, Gewicht 0,8 kg

Produktdatenblatt
Das Datenblatt ist für die Artikelnummer CW60BLMA79-15L207-00 verfügbar; Zeichnung und Drehmoment-Drehzahl-Kurve liegen für Montage und Leistungsbeurteilung vor.

Elektrische Spezifikationen

• Teilenummer: CW60BLMA79-15L207-00
• Pole: 10
• Phasen: 3
• Nennspannung: 24 ±10% VDC
• Nennleistung: 15 W
• Nenn Drehzahl: 700 U/min
• Nennmoment: 0,2 N·m
• Spitzen-/Maximales Moment: 0,4 N·m
• Nennstrom: 1,3 A
• Max. Drehzahl: 1100 U/min
• Spannungskonstante: 20 ±5% Vrms/kRPM
• Leitungswiderstand: 4,4 ±5% Ω (20°C)
• Leitungsinduktivität: 9,2 ±10% mH
• Isolationswiderstand: 100 MΩ (500 VDC)
• Isolationsklasse: B (130°C)
• Gewicht: 0,8 kg

Mechanik & Leistung
Die kompakte Gehäuselänge von 79 mm bei 60 mm Rahmen vereinfacht die Montage in platzbeschränkten Geräten. Die mechanische Zeichnung zeigt Befestigungsmaße und Wellenabmessungen; die Drehmoment-Drehzahl-Kurve unterstützt die Getriebeauswahl und Reglereinstellung.

Anwendungen

• Niedrigdrehzahl-Servosysteme und präzise Positionierung
• Module der Industrieautomation und Fördertechnik
• Robotergelenke und Greifer für Cobots
• Medizinische Geräte und Laborautomation (bei Bedarf 24 VDC)
• Kleine Aktoren und Ventilantriebe

Bestellung & Artikelnummer
Bestellen Sie unter der Teilenummer CW60BLMA79-15L207-00. Kontaktieren Sie den Lieferanten für Lieferzeiten, Anpassungen (Stecker, Welle) und das Datenblatt/PDF.
