DC-Motor CW57BLMA94-150L230-003-PhasenBLDC24 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, 3-Phasen, BLDC
- Spannung
- 24 V
- Konfiguration
- NEMA 23
- Anzahl der Pole
- 4-polig
- Anwendung
- für Robotik
- Weitere Eigenschaften
- Hochpräzision, geringes Rastmoment
- Leistung
0,15 kW
(0,2 hp)- Intensität
10 A
- Drehmoment
0,48 Nm, 0,96 Nm
(0,35403 ft.lb, 0,70806 ft.lb)- Rotationsgeschwindigkeit
3.000 rpm, 3.500 rpm
(18.849,5559 rad.min-1, 21.991,1486 rad.min-1)- Durchmesser
57 mm
(2,24 in)
Beschreibung
Produktübersicht

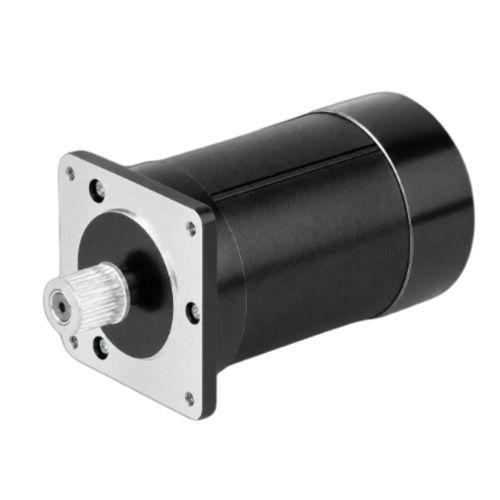

Der CW57BLMA94-150L230-00 ist ein 57 mm (NEMA 23) dreiphasiger Brushless-DC-Motor mit einer Nennleistung von 150 W bei 24 ±10% VDC und 3000 U/min. Entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung, bietet er eine kompakte Bauform und vorhersehbares Drehmoment-Verhalten.
Hauptmerkmale
Zusammenfassung der Spezifikationen
Elektrische Daten
Mechanik & Leistung
Technische Daten
Der CW57BLMA94-150L230-00 ist ein 57 mm (NEMA 23) dreiphasiger Brushless-DC-Motor mit einer Nennleistung von 150 W bei 24 ±10% VDC und 3000 U/min. Entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung, bietet er eine kompakte Bauform und vorhersehbares Drehmoment-Verhalten.
Hauptmerkmale
- Nennleistung: 150 W
- Betriebsspannung: 24 ±10% VDC
- Nennmoment: 0,48 N·m bei 3000 U/min
- Gehäusegröße: 57 mm (NEMA 23)
- Dreiphasiges Brushless-Design für geringe Rastmomente und ruhigen Lauf
Zusammenfassung der Spezifikationen
- Nennleistung: 150 W
- Nennspannung: 24 ±10% VDC
- Nenn-Drehzahl: 3000 U/min
- Nennmoment: 0,48 N·m
- Nennstrom: 10 A
- Gehäusegröße: 57 mm (NEMA 23)
Elektrische Daten
- Anzahl Pole: 4
- Phasen: 3
- Nennspannung: 24 ±10% VDC
- Nennleistung: 150 W
- Nenn-Drehzahl: 3000 U/min
- Nennmoment: 0,48 N·m
- Nennstrom: 10 A
- Max. Drehzahl: 3500 U/min
- Max. Moment: 0,96 N·m
- Spannungskonstante: 3,5 ±5% V/kRPM
- Leitungswiderstand: 0,3 ±5% Ω (20°C)
- Leitungsinduktivität: 0,51 ±10% mH
- Isolationswiderstand: 100 MΩ (500 VDC)
- Isolationsklasse: B (130°C)
- Gewicht: 1 kg
- Gehäusegröße: 57 mm (NEMA 23)
- Teilenummer: CW57BLMA94-150L230-00
Mechanik & Leistung
- Mechanische Zeichnung verfügbar für Modell CW57BLMA94-150L230-00
- Drehmoment-Drehzahl-Kennlinie verfügbar für Modell CW57BLMA94-150L230-00
Technische Daten
- Teilenummer: CW57BLMA94-150L230-00
- Gehäusegröße: 57 mm (NEMA 23)
- Nennleistung: 150 W
- Nennspannung: 24 ±10% VDC
- Nenn-Drehzahl: 3000 U/min
- Nennmoment: 0,48 N·m
- Nennstrom: 10 A
- Max. Drehzahl: 3500 U/min
- Max. Moment: 0,96 N·m
- Anzahl Pole: 4
- Phasen: 3
- Spannungskonstante: 3,5 ±5% V/kRPM
- Leitungswiderstand: 0,3 ±5% Ω (20°C)
- Leitungsinduktivität: 0,51 ±10% mH
- Isolationswiderstand: 100 MΩ (500 VDC)
- Isolationsklasse: B (130°C)
- Gewicht: 1 kg
