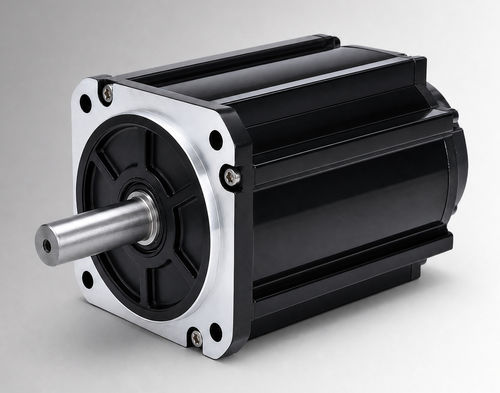

Bürstenloser Motor CW130BLBT-15030-L6-H

DCBLDC96 V

Übersicht
Der CW130BLBT-15030-L6-H ist ein 130 mm Gehäuserahmen bürstenloser DC-Motor, Nennleistung 4700 W, 96VDC, Nennmoment 15 N·m bei 3000 U/min. Entwickelt für OEM-Bewertung und Systemintegration, geeignet für elektrohydraulische Pumpenantriebe, mobile Arbeitsfunktionen, Upgrades von bürstenbehafteten DC-Antrieben und kompakte Industrie- oder Hilfsantriebe, sofern Spannung, Last, Betriebszyklus, Montageinterface und Umgebung den Projektanforderungen entsprechen.

Wichtigste Merkmale

• Nennleistung: 4700 W
• Nennspannung: 96VDC
• Nennmoment: 15 N·m bei 3000 U/min
• Nennstrom: 57±10% Arms

Zusammenfassende Werte
Nennleistung — 4700 W
Nennspannung — 96VDC
Nennmoment — 15 N·m
Nenn Drehzahl — 3000 U/min
Nennstrom — 57±10% Arms
Rahmengröße — 130 mm

Elektrische & mechanische Spezifikationen
Nennleistung — 4700 W
Nennspannung — 96VDC
Nennmoment — 15 N·m
Nenn Drehzahl — 3000 U/min
Nennstrom — 57±10% Arms
Rahmengröße — 130 mm
Drehmomentkonstante — 0.264±10% N·m/A
Rotorträgheit — 17±10% kg·m² × 10⁻⁴
Back EMF — 16±10% V/krpm
Leitungsinduktanz/Leitungswiderstand — Nicht angegeben; Toleranz ±10%
Gehäuselänge (L) — 166 mm
Gehäuselänge mit Bremse (LB) — 221 mm
Gewicht — 11 / 12.8 kg
Feedback-Element (Option) — Magnetischer Hall / Hall + inkrementaler 2500‑Linien Encoder (optional)
Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
Dielektrische Festigkeit — 800VAC/1s/5mA
Betriebsumgebung — Temperatur: -20 bis 40°C (-40 bis 40°C optional); Feuchte: 20%–80% RF, nicht kondensierend; Höhe unter 1000 m (Leistungsbegrenzung bei Überschreitung)
Schutzart — IP54 (IP65 optional)
Teilenummer — CW130BLBT-15030-L6-H

Dokumente & Zeichnungen (visuelle Referenzen)
Produktdatenblatt verfügbar für die Teilenummer CW130BLBT-15030-L6-H (Download auf der Produktseite). Mechanische Zeichnung — 130 mm Standardaufbau. Mechanische Zeichnung — 130 mm lüftergekühlter Aufbau. Drehmoment‑Drehzahl‑Diagramm liegt vor.

Technische Merkmale

• Rahmengröße: 130 mm
• Drehmomentkonstante: 0.264±10% N·m/A
• Rotorträgheit: 17±10% kg·m² × 10⁻⁴
• Back EMF: 16±10% V/krpm
• Gehäuselänge L/LB: 166 mm / 221 mm (mit Bremse)
• Gewicht: 11 kg (Standard) / 12.8 kg (mit Bremse)
• Feedback‑Optionen: Magnetischer Hall; Hall + 2500‑Linien inkrementaler Encoder (optional)
• Schutz: IP54 (IP65 optional)
• Betriebsbereich: -20 bis 40°C (-40 bis 40°C optional); 20%–80% RF nicht kondensierend; Höhe < 1000 m
