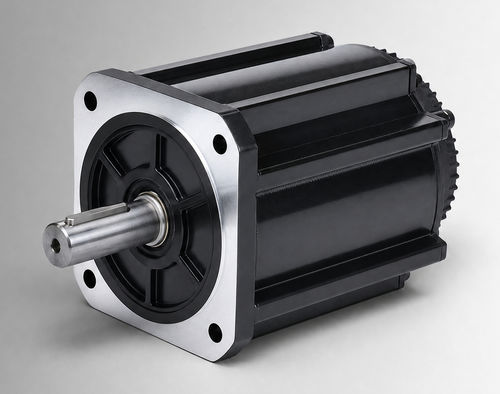

Bürstenloser Motor CW180BLBT-48015-L6-H

DCBLDC96 V

Übersicht
Der CW180BLBT-48015-L6-H ist ein bürstenloser DC-Hochleistungsmotor mit 180 mm Gehäuse, ausgelegt auf 7500 W bei 96 VDC. Er ist für OEM-Bewertung und Systemintegration vorgesehen und eignet sich für elektro-hydraulische Pumpenantriebe, mobile Arbeitsfunktionen, Upgrades von bürstenbehafteten DC-Antrieben und kompakte Industrie-Nebenantriebe, sofern elektrische und umgebungsabhängige Anforderungen geprüft sind.

Wichtige Merkmale

• Nennleistung: 7500 W
• Nennspannung: 96 VDC
• Nennmoment: 48 N·m bei 1500 rpm
• Nennstrom: 102±10% Arms

Elektrische & mechanische Spezifikationen (Zusammenfassung)
Nennleistung: 7500 W
Nennspannung: 96 VDC
Nennmoment: 48 N·m
Nenn-Drehzahl: 1500 rpm
Nennstrom: 102±10% Arms
Rahmengröße: 180 mm
Drehmomentkonstante: 0.47±10% N·m/A
Rotorträgheitsmoment: 150±10% kg·m² × 10⁻⁴
Gegen-EMK: 28.5±10% V/krpm
Leitungsinduktanz: Nicht angegeben; Toleranz ±10%
Leitungswiderstand: Nicht angegeben; Toleranz ±10%
Gehäuselänge (L): 264 mm
Gehäuselänge mit Bremse (LB): 319 mm
Gewicht: 32/34 kg (je nach Konfiguration)
Rückführungselement (Option): Magnetischer Hall / Hall + 2500-Linien Inkrementalencoder (optional)
Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800VAC/1s/5mA
Betriebsumgebung: Temperatur: -20 bis 40°C (−40 bis 40°C optional); Luftfeuchte: 20% bis 80% RH (nicht kondensierend); Höhenlage unter 1000 m (Leistungsanpassung bei Überschreitung)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW180BLBT-48015-L6-H

Mechanische Zeichnungen & Merkmale
Mechanische Zeichnung — 180 mm Standardaufbau (verfügbar)
Mechanische Zeichnung — 180 mm luftgekühlter Aufbau (verfügbar)
Drehmoment-Drehzahl-Kennlinien (verfügbar)

Technische Daten

• Modell / Teilenummer: CW180BLBT-48015-L6-H
• Rahmengröße: 180 mm
• Nennleistung: 7500 W
• Nennspannung: 96 VDC
• Nennmoment: 48 N·m
• Nenn-Drehzahl: 1500 rpm
• Nennstrom: 102±10% Arms
• Drehmomentkonstante: 0.47±10% N·m/A
• Gegen-EMK: 28.5±10% V/krpm
• Rotorträgheit: 150±10% ×10⁻⁴ kg·m²
• Gehäuselänge (L): 264 mm; mit Bremse (LB): 319 mm
• Gewicht: 32/34 kg (je nach Konfiguration)
• Feedback-Optionen: Magnetischer Hall; Hall + 2500-Linien Inkrementalencoder (optional)
• Isolierung: DC500V, >20 MΩ (Klasse F); Durchschlagsfestigkeit: 800VAC/1s/5mA
• Betriebsbedingungen: -20 bis 40°C (optional -40 bis 40°C); 20%–80% RH nicht kondensierend; Höhe < 1000 m (Derating darüber)
• Schutzart: IP54 (IP65 optional)
