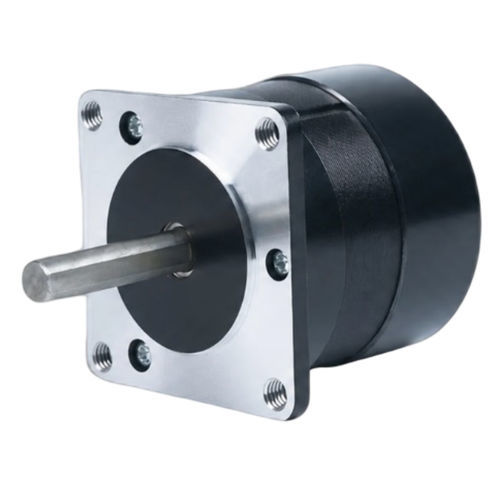

Bürstenloser Motor CW57BLMA54-105L250-00

DC3-Phasen24 V

Produktübersicht
Der CW57BLMA54-105L250-00 ist ein bürstenloser 3-Phasen-DC-Motor im 57 mm (NEMA 23) Gehäuse, entwickelt für Industrieautomatisierung, Robotik und präzise Bewegungssteuerung. Nennleistung 105 W bei 24 ±10% VDC, Nennmoment 0,2 Nm bei 5000 U/min, Maximaldrehzahl 6600 U/min.

Wesentliche Merkmale

• Nennleistung 105 W
• Versorgungsspannung 24 ±10% VDC
• Nennmoment 0,2 Nm bei 5000 U/min
• Gehäusegröße 57 mm (NEMA 23)
• 3-Phasen bürstenloses Design für präzise Regelung

Elektrische Daten

• Polzahl — 4
• Phasen — 3
• Nennspannung — 24 ±10% VDC
• Nennleistung — 105 W
• Nenn Drehzahl — 5000 U/min
• Nennmoment — 0,2 Nm
• Nennstrom — 6 A
• Max. Drehzahl — 6600 U/min
• Max. Moment — 0,4 Nm
• Spannungskonstante — 2,7 ±5% V/kRPM
• Leitungswiderstand — 0,29 ±5% Ω (20°C)
• Leitungsinduktivität — 0,75 ±10% mH
• Isolationswiderstand — 50 MΩ (500 VDC)
• Isolationsklasse — B (130°C)
• Geräusch — <50 dB
• Gewicht — 0,5 kg

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie für CW57BLMA54-105L250-00 sind verfügbar, um Montage, Integration und Leistungsbewertung zu unterstützen.

Technische Daten

• Modell / Teilenummer: CW57BLMA54-105L250-00
• Gehäusegröße: 57 mm (NEMA 23)
• Motortyp: 3-Phasen bürstenloser DC
• Nennleistung: 105 W
• Nennspannung: 24 ±10% VDC
• Nenn Drehzahl: 5000 U/min
• Nennmoment: 0,2 Nm
• Nennstrom: 6 A
• Max. Drehzahl: 6600 U/min
• Max. Moment: 0,4 Nm
• Spannungskonstante: 2,7 ±5% V/kRPM
• Leitungswiderstand: 0,29 ±5% Ω (20°C)
• Leitungsinduktivität: 0,75 ±10% mH
• Isolationswiderstand: 50 MΩ (500 VDC)
• Isolationsklasse: B (130°C)
• Geräusch: <50 dB
• Gewicht: 0,5 kg
