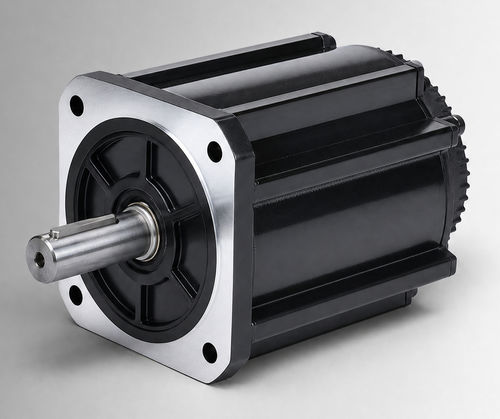

Bürstenloser Motor CW130BLBT-15030-L9-H

DCBLDC144 V

Produktübersicht
Der CW130BLBT-15030-L9-H ist ein 130 mm Gehäuse bürstenloser Gleichstrommotor (BLDC) mit Nennleistung 4700 W bei 144VDC und einem Drehmoment von 15 N·m bei 3000 U/min. Entwickelt für OEM-Integration und Systembewertung, eignet er sich für elektrohydraulische Pumpenantriebe, mobile Arbeitsfunktionen und Nachrüstungen von bürstenbehafteten DC-Motoren sowie für kompakte industrielle Anlagen und Hilfsantriebe nach Validierung von Spannung, Last, Einschaltdauer, Montageinterface und Umgebungsbedingungen.

Wesentliche Merkmale

• Nennleistung: 4700 W
• Nennspannung: 144VDC
• Nennmoment: 15 N·m bei 3000 U/min
• Nennstrom: 38±10% Arms
• Gehäusegröße: 130 mm; Gehäuselänge (L): 166 mm; Mit Bremse (LB): 221 mm
• Gewicht: 11 kg (Standard) / 12,8 kg (mit Bremse)
• Schutzart: IP54 (IP65 optional)
• Feedback-Optionen: Magnetischer Hall; Hall + 2500‑Linien Inkrementalgeber (optional)

Elektrische & mechanische Spezifikationen

• Modell / Teilenummer: CW130BLBT-15030-L9-H
• Nennleistung: 4700 W
• Nennspannung: 144VDC
• Nennmoment: 15 N·m
• Nenn Drehzahl: 3000 U/min
• Nennstrom: 38±10% Arms
• Drehmomentkonstante: 0,4±10% N·m/A
• Back EMF: 24±10% V/krpm
• Rotorträgheit: 17±10% kg·m² × 10⁻⁴
• Leitungsinduktanz / -widerstand: nicht spezifiziert; Toleranz ±10%
• Gehäuselänge (L): 166 mm; Mit Bremse (LB): 221 mm
• Gewicht: 11 / 12,8 kg
• Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
• Dielektrische Stärke: 800VAC / 1s / 5mA
• Betriebstemperatur: -20 bis 40°C (optional -40 bis 40°C)
• Feuchte: 20% bis 80% RH (nicht kondensierend)
• Höhe: geeignet unter 1000 m (Leistungsreduzierung möglich oberhalb angegebener Temperatur- oder Höhenbereiche)
• Schutzklasse: IP54 (IP65 optional)

Anwendungen

• Elektrohydraulische Pumpenantriebe für mobile und industrielle Systeme
• Mobile Arbeitsfunktionen und Fahrzeugnebenantriebe
• Austausch oder Upgrade von bürstenbehafteten DC-Motoren
• Kompakte Industrieanlagen bei validierten Systembedingungen (Spannung, Last, Einschaltdauer, Montageinterface, Umgebung)

Mechanische & Leistungsdaten
Mechanische Zeichnungen für die 130 mm Standardstruktur und die lüftergekühlte Ausführung sowie das Drehmoment‑Drehzahl‑Diagramm sind zur Form-, Montage- und Leistungsreferenz verfügbar. Prüfen Sie L‑ und LB‑Maße im Hinblick auf die Montageoberfläche.

Bestellung & Optionen

• Teilenummer: CW130BLBT-15030-L9-H
• Feedback: Magnetischer Hall standard; Hall + 2500‑Linien Inkrementalgeber optional
• Schutzupgrades: IP65 auf Anfrage verfügbar
• Umgebungsoptionen: -40 bis 40°C auf Anfrage
• Kontaktieren Sie den Vertrieb für Sonderkonfigurationen, Lieferzeiten und Integrationsunterstützung
