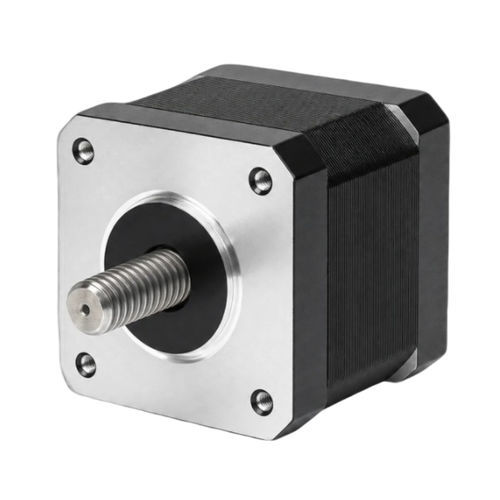

Bürstenloser Motor CW42BLB38-16L218-00DC3-PhasenBLDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, 3-Phasen, bürstenlos, BLDC
- Spannung
- 24 V
- Konfiguration
- NEMA 17
- Anzahl der Pole
- 8-polig
- Anwendung
- Industrie, für Robotik, für kollaborative Roboter, für Förderanlage, für Messgeräte, für Elektrozylinder, für gimbal
- Leistung
16 W
(0,02 hp)- Intensität
1,24 A
- Drehmoment
Min: 0,085 Nm
(0,062693 ft.lb)Max: 0,17 Nm
(0,125386 ft.lb)- Rotationsgeschwindigkeit
Min: 1.800 rpm
(11.309,7336 rad.min-1)Max: 2.300 rpm
(14.451,3262 rad.min-1)- Durchmesser
42 mm
(1,65 in)
Beschreibung
Produktübersicht
Der CW42BLB38-16L218-00 ist ein 42 mm (NEMA 17) 3‑Phasen bürstenloser DC‑Motor (BLDC) für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Nennleistung: 16 W; Nennspannung: 24 ±10% VDC; Nenndrehzahl: 1800 RPM. Kompaktes 42‑mm‑Gehäuse mit 8 Polen für geeignetes Drehmoment im kleinen Formfaktor.
Wichtige Merkmale
Elektrische Daten
Pole: 8
Phasen: 3
Nennspannung: 24 ±10% VDC
Nennleistung: 16 W
Nenndrehzahl: 1800 RPM
Nennmoment: 0,085 Nm
Nennstrom: 1,24 A
Max. Drehzahl: 2300 RPM
Max. Moment: 0,17 Nm
Spannungskonstante: 5,9 ±5% V/kRPM
Leitungswiderstand: 4,3 ±5% Ω (20°C)
Leitungsinduktivität: 2,0 ±10% mH
Isolationswiderstand: 100 MΩ @ 500 VDC
Isolationsklasse: B (130°C)
Gewicht: 0,3 kg
Gehäusegröße: 42 mm (NEMA 17)
Teilenummer: CW42BLB38-16L218-00
Mechanik & Leistung
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie sind für das Modell CW42BLB38-16L218-00 verfügbar, um Montage, Integration und Auslegung zu unterstützen.
Typische Anwendungen
Bestellung & Artikelnummer
Referenz: CW42BLB38-16L218-00. Gewicht: 0,3 kg. Lieferant für Varianten von Wicklungen, Steckern und Befestigungen kontaktieren.
Der CW42BLB38-16L218-00 ist ein 42 mm (NEMA 17) 3‑Phasen bürstenloser DC‑Motor (BLDC) für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Nennleistung: 16 W; Nennspannung: 24 ±10% VDC; Nenndrehzahl: 1800 RPM. Kompaktes 42‑mm‑Gehäuse mit 8 Polen für geeignetes Drehmoment im kleinen Formfaktor.
Wichtige Merkmale
- Nennleistung 16 W
- Versorgungsspannung 24 ±10% VDC
- Nennmoment 0,085 Nm bei 1800 RPM
- Gehäusegröße 42 mm (NEMA 17)
- 3‑Phasen BLDC‑Konzept für ruhigen Lauf
Elektrische Daten
Pole: 8
Phasen: 3
Nennspannung: 24 ±10% VDC
Nennleistung: 16 W
Nenndrehzahl: 1800 RPM
Nennmoment: 0,085 Nm
Nennstrom: 1,24 A
Max. Drehzahl: 2300 RPM
Max. Moment: 0,17 Nm
Spannungskonstante: 5,9 ±5% V/kRPM
Leitungswiderstand: 4,3 ±5% Ω (20°C)
Leitungsinduktivität: 2,0 ±10% mH
Isolationswiderstand: 100 MΩ @ 500 VDC
Isolationsklasse: B (130°C)
Gewicht: 0,3 kg
Gehäusegröße: 42 mm (NEMA 17)
Teilenummer: CW42BLB38-16L218-00
Mechanik & Leistung
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie sind für das Modell CW42BLB38-16L218-00 verfügbar, um Montage, Integration und Auslegung zu unterstützen.
Typische Anwendungen
- Industrielle Automatisierung und Fördertechnik
- Robotik und kollaborative Roboter
- Präzisionspositionierung und Messtechnik
- Servosysteme, Gimbals und kleine Aktoren
Bestellung & Artikelnummer
Referenz: CW42BLB38-16L218-00. Gewicht: 0,3 kg. Lieferant für Varianten von Wicklungen, Steckern und Befestigungen kontaktieren.
