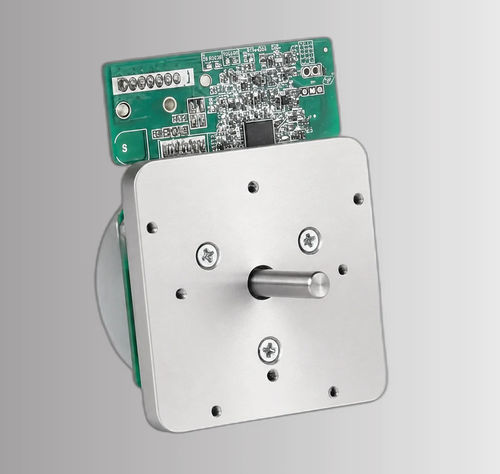

Bürstenloser Motor CW-63BLW33-40L220-02

DC3-PhasenBLDC

Übersicht
Der CW-63BLW33-40L220-02 ist ein 63 mm Außenläufer 3‑Phasen bürstenloser DC-Motor, ausgelegt für Direktantrieb-Anwendungen mit niedriger Drehzahl und hohem Drehmoment. Bei 24 VDC Versorgung und 2000 RPM Nenn­drehzahl liefert er ein Nennmoment von 200 mN·m bei 2,75 A. Die Außenläufer-Bauweise erhöht das Trägheitsmoment und glättet die Drehmomentabgabe, geeignet für Direktantriebs­lüfter, Kühlmodule und Belüftungsgeräte. Der Motor bietet eine 8‑adrige Schnittstelle mit CW/CCW‑Richtungssteuerung, Bremseingang, Clock- und Last­erkennungs­signal zur Systemintegration.

Wesentliche Merkmale

• 24 V DC Außenläufer BLDC-Motor, Nennmoment 200 mN·m
• Nenn­drehzahl 2000 RPM, Nennstrom 2,75 A
• Gehäuse 63 mm Außenläufer, Flansch 86 mm
• 3 Phasen, 8‑adrige Schnittstelle: Richtung (CW/CCW), Bremse, Clock, LD
• Isolationsklasse B (130°C), Isolationswiderstand 10 MΩ @ 500 VDC
• Anwendungen: Direktantriebs­lüfter, Kühlsysteme, Lüftungsanlagen

Spezifikationsübersicht (Karten)
Phasen: 3
Nennspannung: 24 VDC
Nennstrom: 2,75 A
Nennmoment: 200 mN·m
Nenn­drehzahl: 2000 RPM
Gehäusegröße: 63 mm Außenläufer

Übersicht (Tabelle)
Modell: CW-63BLW33-40L220-02
Typ: Außenläufer bürstenloser DC-Motor
Phasen: 3
Isolationsklasse: Klasse B (130°C)
Isolationswiderstand: 10 MΩ @ 500 VDC
Gewicht: 300 g
Trägheitsmoment: 100 g·cm²

Elektrische Spezifikationen
Nennspannung: 24 VDC ±10%
Nennstrom: 2,75 A
Nennmoment: 200 mN·m
Nenn­drehzahl: 2000 RPM
Phasenwiderstand: 0,32 ±3% Ω (20°C)
Phaseninduktivität: 0,12 ±50% mH

Mechanische Spezifikationen
Außendurchmesser: 63 ±0,2 mm
Flanschgröße: 86 ±0,2 mm
Wellendurchmesser: φ6 -0,015/-0,005 mm
Wellenlänge: 23,4 ±0,5 mm
Montagebohrungen: 4-φ4,3 ±0,1 (M3 Gewinde)

Kabelschnittstelle (8 Leitungen)

• Leitung 1: +24VDC
• Leitung 2: +24VDC
• Leitung 3: GND
• Leitung 4: GND
• Leitung 5: CW/CCW (Richtung)
• Leitung 6: BRAKE (Bremse)
• Leitung 7: CLOCK
• Leitung 8: LD (Lastdetektion)

Mechanische Zeichnung
Mechanische Zeichnung ist verfügbar für Abmessungen und Montage­details.

Technische Merkmale

• Modell: CW-63BLW33-40L220-02
• Typ: 63 mm Außenläufer, BLDC 3 Phasen
• Nennspannung: 24 VDC ±10%
• Nennstrom: 2,75 A
• Nennmoment: 200 mN·m
• Nenn­drehzahl: 2000 RPM
• Gehäuse: 63 mm Außenläufer; Flansch: 86 ±0,2 mm
• Isolierung: Klasse B (130°C); Isolationswiderstand: 10 MΩ @ 500 VDC
• Gewicht: 300 g; Trägheitsmoment: 100 g·cm²
• Kabelschnittstelle: 8 Leitungen (Versorgung, GND, Richtung, Bremse, Clock, Lastdetektion)
