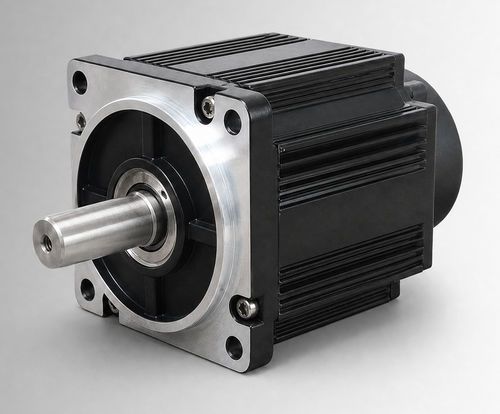

Bürstenloser Motor CW110BLBT-04030-L3-H

DCBLDC48 V

Produktübersicht
CW110BLBT-04030-L3-H ist ein bürstenloser Gleichstrommotor (BLDC) in 110 mm Baugröße, Nennleistung 1250 W, 48 VDC, 4 N·m bei 3000 U/min. Entwickelt für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und als Ersatz/Upgrade für bürstenbehaftete DC-Motoren. Einsatz in kompakten Industriegeräten und Hilfsantrieben möglich, sofern elektrische, mechanische und umgebungsbezogene Projektanforderungen geprüft sind.

WICHTIGE MERKMALE

• Nennleistung: 1250 W
• Nennspannung: 48 VDC
• Nennmoment: 4 N·m bei 3000 U/min
• Nennstrom: 30±10% Arms
• Baugröße: 110 mm
• Optionen: Bremse, Schutzart IP65, inkrementaler Encoder

Zusammenfassende Spezifikationen
Nennleistung: 1250 W
Nennspannung: 48 VDC
Nennmoment: 4 N·m
Nenn Drehzahl: 3000 U/min
Nennstrom: 30±10% Arms
Baugröße: 110 mm
Teilenummer: CW110BLBT-04030-L3-H

Elektrische & mechanische Spezifikationen
Nennleistung: 1250 W
Nennspannung: 48 VDC
Nennmoment: 4 N·m
Nenn Drehzahl: 3000 U/min
Nennstrom: 30±10% Arms
Drehmomentkonstante: 0.12±10% N·m/A
Rotorträgheit: 7.7±10% ×10⁻⁴ kg·m²
Back EMF: 8.16±10% V/krpm
Leitungsinduktivität: 0.13±10% mH
Leitungswiderstand: 0.044±10% Ω
Gehäuselänge (L): 126 mm
Gehäuselänge mit Bremse (LB): 171 mm
Gewicht: 4.14 kg (ohne Bremse) / 6.25 kg (mit Bremse)
Feedback-Optionen: Magnetischer Hall; Hall + 2500‑Linien inkrementaler Encoder (optional)
Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800 VAC / 1 s / 5 mA
Betriebsumgebung: Temperatur -20 bis 40°C (optional -40 bis 40°C); Feuchte 20%–80% RF nicht kondensierend; Höhe <1000 m (Leistung reduzieren darüber)
Schutzart: IP54 (IP65 optional)

Mechanische Zeichnung
Mechanische Zeichnung für die 110 mm Standardstruktur wird zur Montage- und Schnittstellenprüfung bereitgestellt.

Drehmoment-Drehzahl-Kennlinie
Die Drehmoment–Drehzahl-Kennlinie wird zur Leistungsbewertung und Systemanpassung des CW110BLBT-04030-L3-H bereitgestellt.

Technische Merkmale

• Baugröße: 110 mm
• Nennleistung: 1250 W
• Nennspannung: 48 VDC
• Nennmoment: 4 N·m bei 3000 U/min
• Nennstrom: 30±10% Arms
• Nenn Drehzahl: 3000 U/min
• Drehmomentkonstante: 0.12±10% N·m/A
• Rotorträgheit: 7.7±10% ×10⁻⁴ kg·m²
• Back EMF: 8.16±10% V/krpm
• Leitungsinduktanz: 0.13±10% mH
• Leitungswiderstand: 0.044±10% Ω
• Gehäuselänge: 126 mm (171 mm mit Bremse)
• Gewicht: 4.14 kg / 6.25 kg (mit Bremse)
• Feedback: Magnetischer Hall; Hall + 2500‑Linien Encoder (optional)
• Isolation: DC 500 V, >20 MΩ (Klasse F)
• Durchschlagsfestigkeit: 800 VAC / 1 s / 5 mA
• Schutz: IP54 (IP65 optional)
• Umgebung: -20 bis 40°C (optional -40 bis 40°C); 20%–80% RF nicht kondensierend; Höhe unter 1000 m
