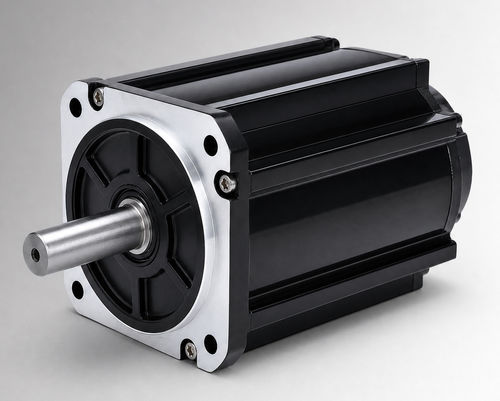

DC-Motor CW130BLBT-15020-L9-H

bürstenlosBLDC144 V

Produktübersicht
Der CW130BLBT-15020-L9-H ist ein 130 mm Gehäuse-Bürstenloser Gleichstrommotor mit einer Nennleistung von 3150 W bei 144 VDC. Entwickelt für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und zur Nachrüstung von bürstenbehafteten DC-Antrieben; geeignet zur Prüfung für kompakte Industrieanlagen und Hilfsantriebe, sofern Projektspannung, Last, Betriebszyklus, Installationsschnittstelle und Umgebungsbedingungen bestätigt sind.

Wesentliche Merkmale

• Nennleistung: 3150 W
• Nennspannung: 144 VDC
• Nennmoment: 15 N·m bei 2000 rpm
• Nennstrom: 27±10% Arms

Kurzspezifikationen (Zusammenfassung)
Nennleistung: 3150 W
Nennspannung: 144 VDC
Nennmoment: 15 N·m
Nenn-Drehzahl: 2000 rpm
Nennstrom: 27±10% Arms
Gehäusegröße: 130 mm

Mechanische Zeichnungen und Diagramme
Mechanische Zeichnung — 130 mm Standardstruktur verfügbar
Mechanische Zeichnung — 130 mm mit Lüfterkühlung verfügbar
Drehmoment-Drehzahl-Diagramm verfügbar

Technische Daten

• Nennleistung: 3150 W
• Nennspannung: 144 VDC
• Nennmoment: 15 N·m
• Nenn-Drehzahl: 2000 rpm
• Nennstrom: 27±10% Arms
• Gehäusegröße: 130 mm
• Drehmomentkonstante: 0,54±10% N·m/A
• Rotorträgheit: 17±10% kg·m² × 10⁻⁴
• Gegen-EMK (Back EMF): 34±10% V/krpm
• Leitungsinduktivität: nicht angegeben; Toleranz ±10%
• Leitungswiderstand: nicht angegeben; Toleranz ±10%
• Gehäuselänge (L): 166 mm
• Gehäuselänge mit Bremse (LB): 221 mm
• Gewicht: 11 / 12,8 kg (ohne / mit Bremse)
• Feedback-Element (Option): Magnetische Hall / Hall + 2500-Linien Inkremental-Encoder (optional)
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
• Betriebsumgebung: Temperatur -20 bis 40 °C (Option -40 bis 40 °C); Luftfeuchte 20% bis 80% rF (nicht kondensierend); Höhe unter 1000 m (Leistungsanpassung bei Überschreitung von Temperatur oder Höhe)
• Schutzart: IP54 (IP65 optional)
• Teilenummer: CW130BLBT-15020-L9-H
