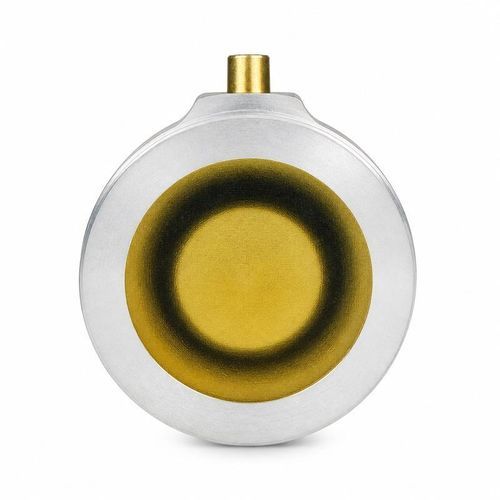

Direktkontakt-Ultraschallwandler BBDM-5MR1M

Hochfrequenzfür Füllstandsmessung

Übersicht
Der BBDM-5MR1M ist ein 5 MHz Ultraschall-Transducer zur externen Füllstandserfassung an Behältern. Der dokumentierte Messbereich beträgt 0,01 bis 1 m bei einem Halbwertswinkel von 0,8° bei -3 dB. Typische Einsatzbereiche sind Kraftstoff- und Öltanks, Überwachung verschlossener Behälter, Fahrzeug- und Maschinentanks sowie Durchwanddetektion von korrosiven Flüssigkeiten. Das Gerät ermöglicht die Erfassung, wenn die Flüssigkeit hinter der Behälterwand liegt.

Technische Daten
Parameter — Spezifikation
Modell — BBDM-5MR1M
Mittenfrequenz — 5 MHz ±5%
Empfohlener Bereich — 0,01 bis 1 m
Minimale Impedanz — 15 Ω ±20%
Kapazität — 3.400 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung unter 60 Vpp
Betriebstemperatur — -40 bis +80 °C
Druckfestigkeit — Bis zu 10 kgf oder 1 MPa
Halbwertswinkel bei -3 dB — 0,8°
Gehäusematerial — 2A12
Montage — Siehe Maßzeichnung
Schutzart — IP68
Gewicht — 240 g ±5%
Kabellänge — 5 m + 1 m

Anwendungsbereich

• Füllstandserfassung in Kraftstoff- und Öltanks
• Überwachung verschlossener Behälter
• Fahrzeug- und Maschinentanks
• Durchwanddetektion korrosiver Flüssigkeiten

Details vor der Integration festzulegen
Geben Sie das Betriebsmedium und den Temperaturbereich, die erforderliche Messentfernung oder den akustischen Pfad, Zielgröße und Oberflächenzustand, verfügbaren Montageplatz und Schnittstellabmessungen, Betriebsdruck und Schutzanforderungen an. Ansteuer- und Empfangselektronik, Kabelführung und Anschlussart müssen ebenfalls an die Installation angepasst werden.

Technische Spezifikationen

• Modell: BBDM-5MR1M
• Mittenfrequenz: 5 MHz ±5%
• Empfohlener Bereich: 0,01–1 m
• Strahlbreite (-3 dB): 0,8° (Halbwert)
• Impedanz (min): 15 Ω ±20%
• Kapazität: 3.400 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 60 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckfestigkeit: Bis zu 10 kgf / 1 MPa
• Gehäusematerial: 2A12
• Schutzart: IP68
• Gewicht: 240 g ±5%
• Kabellänge: 5 m + 1 m
