Ultraschallwandler per Lufteinblasung BBDM-16KR50M

StrahlenMessfür Füllstandsmessung

Übersicht

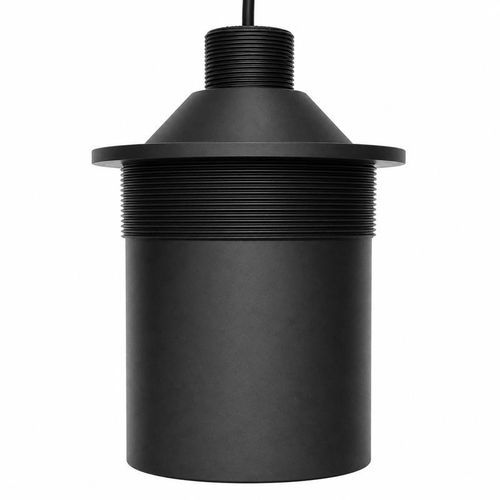

Der BBDM-16KR50M ist ein luftgekoppelter Ultraschall-Abstandssensor für Messstrecken großer Reichweite. Mit einer Mittenfrequenz von 16 kHz und einer Referenzreichweite von 1,8–50 m eignet er sich für die Überwachung von großen Tankständen, industrielle Distanzmessung, Kollisionsvermeidung, Flächenüberwachung und Langstreckenzielerkennung. Der angegebene -3 dB Halbwertswinkel beträgt 13° ±10 %; Strahlcharakteristik, Zielabmessungen und Montageachse sind insbesondere am entfernten Ende der vorgesehenen Reichweite gemeinsam zu beurteilen.

Technische Daten
Modell: BBDM-16KR50M. Mittenfrequenz: 16 kHz ±5 %. Empfohlene Reichweite: 1,8–50 m. Minimale Impedanz: 790 Ω ±20 %. Kapazität: 12.700 pF ±20 % bei 1 kHz. Betriebsspannung: Spitzenspannung unter 1.500 Vpp. Betriebstemperatur: −40 bis +80 °C. Druckfestigkeit: bis zu 3 kgf (0,3 MPa). Strahlcharakteristik: -3 dB Halbwertswinkel 13° ±10 %. Schutzart: IP68. Gewicht: 2.400 g ±5 % mit 10 m ±0,3 m Kabel.

• Modell: BBDM-16KR50M
• Mittenfrequenz: 16 kHz ±5 %
• Empfohlene Reichweite: 1,8–50 m
• Minimale Impedanz: 790 Ω ±20 %
• Kapazität: 12.700 pF ±20 % bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 1.500 Vpp
• Betriebstemperatur: −40 bis +80 °C
• Druckfestigkeit: bis zu 3 kgf (0,3 MPa)
• Strahlcharakteristik: -3 dB Halbwertswinkel 13° ±10 %
• Schutzart: IP68
• Gewicht: 2.400 g ±5 % mit 10 m ±0,3 m Kabel

Montagekonfigurationen
Ober- und Untermontage: M32 x 1,5 obere Gewinde und M108 x 2 unteres Gewinde. Untere Montage: M108 x 2 unteres Gewinde.

Hinweise zur Installation
Beziehen Sie die 2,4 kg Baugruppe und das 10 m Kabel in die mechanische Halterung und Kabelverlegeplanung ein. Wählen Sie die Montageversion anhand der tatsächlichen Maßzeichnung und nicht allein anhand der Gewindeangabe. Stellen Sie sicher, dass Antriebs- und Empfangselektronik die angegebene Impedanz, Kapazität und Spitzenspannungsbegrenzung unterstützt.

Reichweitenvalidierung und Auswahl
Der Wert 50 m ist eine Referenzreichweite, kein garantiertes Ergebnis für jede Oberfläche oder Atmosphäre. Bestätigen Sie Zielgröße, Orientierung und Reflektivität, Lufttemperatur, erforderliche Totzone, Montageausrichtung und mögliche Hindernisse vor der endgültigen Auswahl.
