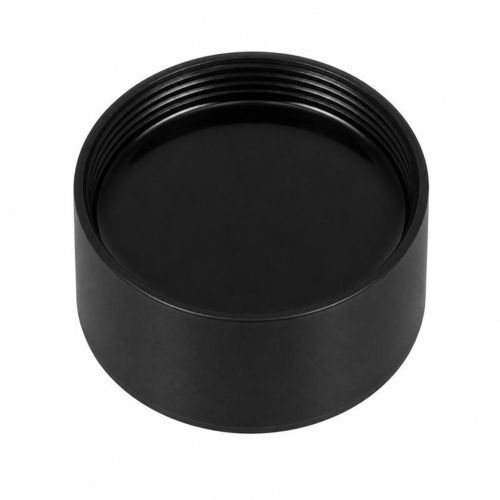

Kontaktloser Ultraschallwandler BBDM-70KR3M

für FüllstandsmessungProximityzur Detektierung von Hindernissen

Produktübersicht
Der BBDM-70KR3M ist ein Ultraschall-Abstandssensor für Luft mit einer Mittenfrequenz von 70 kHz und einem empfohlenen Messbereich von 0,3 bis 3 m. Der Halbwertswinkel beträgt 11,4° bei −3 dB (±10 %). Entwickelt für industrielle Kurzstreckendetektion, geeignet für Näheerkennung, Kurzstreckenpositionierung, Zählung/Zielerkennung und kompakte Füllstandsmessung. Betriebstemperatur: −40 bis +80 °C. Schutzart: IP68.

Technische Daten (Tabelle)
Modell — BBDM-70KR3M
Mittenfrequenz — 70 kHz ±5 %
Empfohlener Bereich — 0,3 bis 3 m
Mindestimpedanz — 300 Ω ±20 %
Kapazität — 1.400 pF ±20 % bei 1 kHz
Betriebsspannung — Spitzenspannung unter 1.500 Vpp
Betriebstemperatur — −40 bis +80 °C
Druckbelastung — Bis zu 3 kgf bzw. 0,3 MPa
Halbwertswinkel bei −3 dB — 11,4° ±10 %
Oberes Montagegewinde — M30 × 1,5
Schutzart — IP68
Gewicht — 70 g ±5 %
Kabellänge — 20 cm

Angaben zu Anwendungsbereichen

• Automatisierungs-Näherungserkennung
• Kurzstreckenpositionierung
• Zählung und Zielerkennung
• Kompakte Füllstandsmessung

Auswahl- und Montagehinweise
Geben Sie das Betriebsmedium und die Temperatur, die erforderliche Messdistanz oder den akustischen Weg, die Zielgröße und Oberflächenbeschaffenheit, den verfügbaren Montageplatz und Schnittstellendimensionen, den Betriebsdruck und den erforderlichen Schutzgrad an. Definieren Sie außerdem die Antriebs-/Empfangselektronik, Kabeltyp und Anschlussart zur Kompatibilität mit der Steuerungstechnik.

Technische Merkmale

• Modell: BBDM-70KR3M
• Mittenfrequenz: 70 kHz ±5 %
• Empfohlener Bereich: 0,3 bis 3 m
• Mindestimpedanz: 300 Ω ±20 %
• Kapazität: 1.400 pF ±20 % bei 1 kHz
• Betriebsspannung: Spitze unter 1.500 Vpp
• Betriebstemperatur: −40 bis +80 °C
• Druckbelastung: Bis zu 3 kgf bzw. 0,3 MPa
• Halbwertswinkel bei −3 dB: 11,4° ±10 %
• Oberes Montagegewinde: M30 × 1,5
• Schutzart: IP68
• Gewicht: 70 g ±5 %
• Kabellänge: 20 cm
