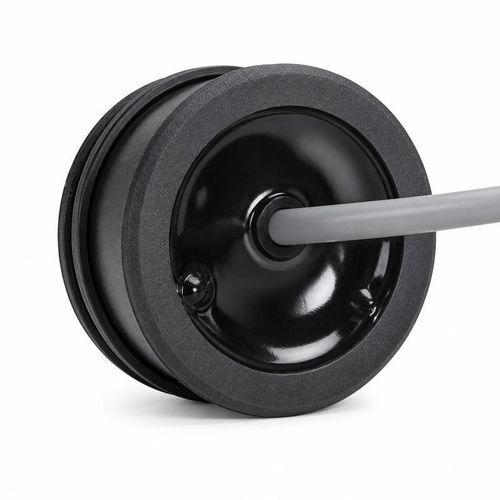

Kontaktloser Ultraschallwandler BBDM-100KR2MHochfrequenzProximityMess
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- kontaktlos
- Weitere Eigenschaften
- Hochfrequenz
- Anwendung
- Proximity, Mess, für Füllstandsmessung, zur Detektierung von Hindernissen
- Frequenz
Max: 105 kHz
Min: 95 kHz
- Reichweite
Max: 2 m
(6'06" )Min: 0,1 m
(0'04" )
Beschreibung
Produktübersicht
Der BBDM-100KR2M ist ein luftgekoppelter Ultraschall-Entfernungssensor für die Abstandserfassung und Anwesenheitserkennung im Kurzbereich. Er arbeitet bei einer Mittenfrequenz von 100 kHz mit einem empfohlenen Messbereich von 0,12–2 m. Typische Anwendungen: Näherungserkennung, Kurzbereichs-Positionierung, Objektzählung und kompakte Füllstandsmessung. Der -3 dB Halbmachtwinkel beträgt 11,7° ±10%. Geliefert in Gummi-Gehäuse, Schutzart IP68, Gewicht 22 g ±5% mit 25 cm Kabel.
Technische Daten
Parameter — Spezifikation
Modell — BBDM-100KR2M
Mittenfrequenz — 100 kHz ±5%
Empfohlener Bereich — 0,12–2 m
Mindestimpedanz — 400 Ω ±20%
Kapazität — 800 pF ±20% (bei 1 kHz)
Betriebsspannung — Spitzenspannung unter 750 Vpp
Betriebstemperatur — -40 bis +80 °C
Druckfestigkeit — Bis zu 3 kgf / 0,3 MPa
Strahleigenschaft — -3 dB Halbmachtwinkel: 11,7° ±10%
Gehäusematerial — Gummi
Montage — Siehe Maßzeichnung des Produkts
Schutzart — IP68
Gewicht — 22 g ±5% (mit 25 cm Kabel)
Anwendungsbereiche
Integrationsprüfung
Prüfen Sie vor Auswahl des BBDM-100KR2M die erforderliche Messdistanz, die Eigenschaften der Zieloberfläche, den Betriebstemperaturbereich, Druckbedingungen, verfügbaren Einbauraum und Schutzanforderungen. Überprüfen Sie die Kabellänge von 25 cm und die Anschlussart in Bezug auf das Gerätesystem und stellen Sie sicher, dass Ansteuerungs- und Empfangsschaltungen innerhalb der spezifizierten elektrischen Grenzwerte betrieben werden.
Technische Merkmale / Spezifikationen
Der BBDM-100KR2M ist ein luftgekoppelter Ultraschall-Entfernungssensor für die Abstandserfassung und Anwesenheitserkennung im Kurzbereich. Er arbeitet bei einer Mittenfrequenz von 100 kHz mit einem empfohlenen Messbereich von 0,12–2 m. Typische Anwendungen: Näherungserkennung, Kurzbereichs-Positionierung, Objektzählung und kompakte Füllstandsmessung. Der -3 dB Halbmachtwinkel beträgt 11,7° ±10%. Geliefert in Gummi-Gehäuse, Schutzart IP68, Gewicht 22 g ±5% mit 25 cm Kabel.
Technische Daten
Parameter — Spezifikation
Modell — BBDM-100KR2M
Mittenfrequenz — 100 kHz ±5%
Empfohlener Bereich — 0,12–2 m
Mindestimpedanz — 400 Ω ±20%
Kapazität — 800 pF ±20% (bei 1 kHz)
Betriebsspannung — Spitzenspannung unter 750 Vpp
Betriebstemperatur — -40 bis +80 °C
Druckfestigkeit — Bis zu 3 kgf / 0,3 MPa
Strahleigenschaft — -3 dB Halbmachtwinkel: 11,7° ±10%
Gehäusematerial — Gummi
Montage — Siehe Maßzeichnung des Produkts
Schutzart — IP68
Gewicht — 22 g ±5% (mit 25 cm Kabel)
Anwendungsbereiche
- Näherungserkennung in Automatisierungstechnik
- Kurzstrecken-Positionierung
- Zählung und Zielerkennung
- Kompakte Füllstandsmessung
Integrationsprüfung
Prüfen Sie vor Auswahl des BBDM-100KR2M die erforderliche Messdistanz, die Eigenschaften der Zieloberfläche, den Betriebstemperaturbereich, Druckbedingungen, verfügbaren Einbauraum und Schutzanforderungen. Überprüfen Sie die Kabellänge von 25 cm und die Anschlussart in Bezug auf das Gerätesystem und stellen Sie sicher, dass Ansteuerungs- und Empfangsschaltungen innerhalb der spezifizierten elektrischen Grenzwerte betrieben werden.
Technische Merkmale / Spezifikationen
- Modell: BBDM-100KR2M
- Mittenfrequenz: 100 kHz ±5%
- Empfohlener Bereich: 0,12–2 m
- Mindestimpedanz: 400 Ω ±20%
- Kapazität: 800 pF ±20% (bei 1 kHz)
- Betriebsspannung: Spitzenspannung unter 750 Vpp
- Betriebstemperatur: -40 bis +80 °C
- Druckfestigkeit: Bis zu 3 kgf / 0,3 MPa
- Strahleigenschaft: -3 dB Halbmachtwinkel 11,7° ±10%
- Gehäusematerial: Gummi
- Schutzart: IP68
- Gewicht: 22 g ±5% (mit 25 cm Kabel)
- Montage: siehe Maßzeichnung des Produkts
