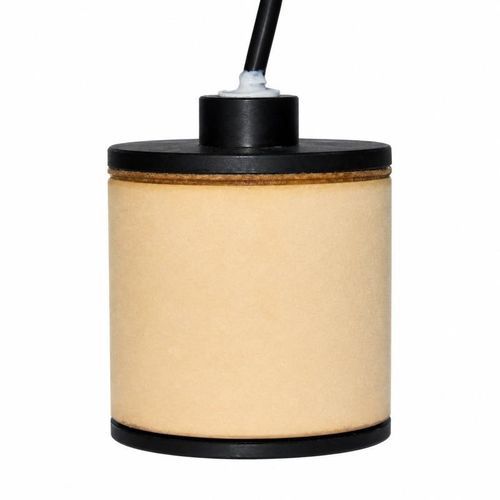

Proximity-Ultraschallwandler BBDM-33K-OM

Mess

Produktübersicht
Der BBDM-33K-OM ist ein Luft-Ultraschall-Positionierungstransducer mit 33 kHz und horizontal omnidirektionalem Schallfeld. Referenzbereich: 0,10 bis 15 m. Typische Anwendungen sind Indoor-Positionierung, Ultraschallbaken, omnidirektionale Schallquellen und Flächenerkennungen.

Technische Daten
Modell | BBDM-33K-OM
Mittenfrequenz | 33 kHz ±5%
Empfohlener Bereich | 0,10 bis 15 m
Mindestimpedanz | 600 Ω ±20%
Kapazität | 3.700 pF ±20% bei 1 kHz
Betriebsspannung | Spitzenspannung <600 Vpp
Betriebstemperatur | -40 bis +80°C
Druckbelastung | ≤3 kgf oder 0,3 MPa
Akustisches Feld | Horizontal omnidirektional
Gehäusematerial | Luft- und Raumfahrt-Schaumstoff und POM
Schutzart | IP66
Gewicht | 240 g ±5%

Anwendungen

• Indoor-Positionierung
• Ultraschallbaken
• Omnidirektionale Schallquellen
• Flächenpräsenz-Erkennung

Auswahl und Systemintegration
Bei Auswahl und Integration des BBDM-33K-OM sind das Betriebsmedium und die Temperatur, die erforderliche Messentfernung bzw. der akustische Weg, Zielgröße und Oberflächenzustand, der verfügbare Einbauraum, Betriebsdruck, Schutz gegen Eindringen und die Antriebs- sowie Empfangselektronik zu berücksichtigen.

Technische Merkmale

• Modell: BBDM-33K-OM
• Mittenfrequenz: 33 kHz ±5%
• Referenzbereich: 0,10 bis 15 m
• Mindestimpedanz: 600 Ω ±20%
• Kapazität: 3.700 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <600 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckbelastung: ≤3 kgf oder 0,3 MPa
• Akustisches Feld: Horizontal omnidirektional
• Gehäusematerial: Luft- und Raumfahrt-Schaumstoff und POM
• Schutzart: IP66
• Gewicht: 240 g ±5%
