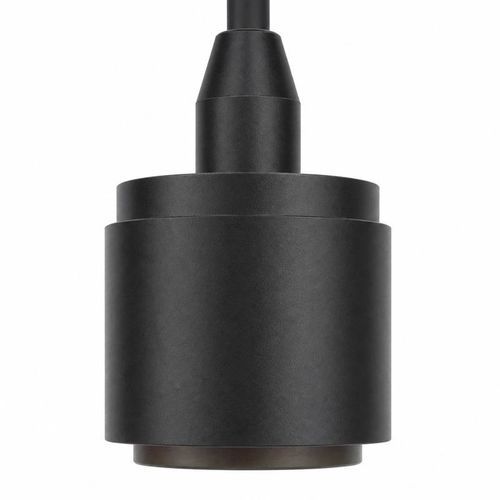

Ultraschall-Niveauschalter BBDM-1M-LS

für Flüssigkeitenzur Pumpensteuerungfür Tanks

Übersicht
Der BBDM-1M-LS ist ein 1 MHz Ultraschall-Füllstandsschalter-Wandler für Hoch-/Tiefstandsmeldungen, Flüssigkeitsnachweis, Pumpenschutz und Füllstandregelung in Industrieanlagen. Er arbeitet bei -20 bis +60 °C, ist bis 10 kgf (1 MPa) druckfest und besitzt Schutzart IP68. Der Wandler wird ohne festes Gehäuse geliefert, um kundenspezifische Integration zu ermöglichen.

Wesentliche technische Daten

• Modell: BBDM-1M-LS
• Zentrumsfrequenz: 1 MHz ±5%
• Minimale Impedanz: 8 Ω ±20%
• Kapazität: 8.000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 300 Vpp
• Betriebstemperatur: -20 bis +60 °C
• Druckbereich: bis 10 kgf (1 MPa)
• Gehäusematerial: vom Kunden vorzusehen
• Schutzart: IP68
• Verfügbare Variante: 1.000 kHz ±5%, Gehäuse 316, Betriebstemp. -40 bis +80 °C

Verfügbare Konfigurationen

• 1 MHz ±5% — Gehäuse: vom Kunden — Betriebstemperatur: -20 bis +60 °C
• 1.000 kHz ±5% — Gehäuse: 316 Edelstahl — Betriebstemperatur: -40 bis +80 °C

Anwendungen

• Füllstand-Alarme (hoch und niedrig)
• Erkennung von Flüssigkeitspräsenz/-fehlens
• Pumpenschutz und Trockenlaufschutz
• Füllstandregelung in Tanks, Behältern und Prozessanlagen

Vorteile für OEMs und Integratoren

• Frequenz- und elektrische Daten passend für industrielle Füllstandsschaltungen
• Kundenspezifische Gehäuseoption für einfache mechanische Integration
• Varianten für unterschiedliche Druck- und Temperaturbereiche
• IP68-Schutz für Tauch- oder Reinigungsanwendungen
