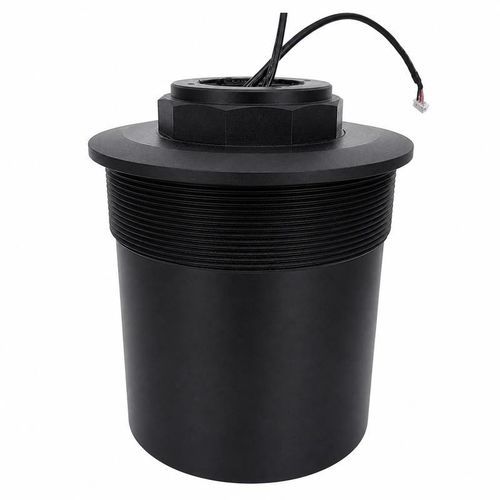

Niedrigfrequenz-Ultraschallwandler BBDM-17KR50M

für Füllstandsmessungzur Detektierung von HindernissenMess

Übersicht
Der BBDM-17KR50M ist ein luftgekoppelter Ultraschall-Abstandssensor mit einer Mittenfrequenz von 17 kHz und einem empfohlenen Einsatzbereich von 1,8–50 m. Er ist ausgelegt für Pegelüberwachung großer Tanks, industrielle Distanzmessungen, Kollisionsvermeidung, Arealüberwachung und Langstreckenzielerkennung bei Anforderungen an IP68-Schutz.

Installation
Diese Version verwendet ein M108 x 2 Boden-Gewinde zur Befestigung. Die Montage-Schnittstelle unterscheidet sich von Langstreckenmodellen mit separatem oberen Aufhängungsgewinde, daher müssen Aufnahmegestell und Freiräume gemäß der tatsächlichen Maßzeichnung und der spezifizierten Boden-Gewindeschnittstelle ausgelegt werden.

Technische Daten (Kurzfassung)
Modell: BBDM-17KR50M
Mittenfrequenz: 17 kHz ±5%
Empfohlener Messbereich: 1,8–50 m
Mindestimpedanz: 1.500 Ω ±20%
Kapazität: 12.000 pF ±20% @ 1 kHz
Betriebsspannung: Spitzenwert unter 1.500 Vpp
Betriebstemperatur: -40 °C bis +80 °C
Druckfestigkeit: bis zu 3 kgf / 0,3 MPa
Strahlungscharakteristik: -3 dB Halbwertswinkel 13° ±10%
Montage: M108 x 2 Boden-Gewinde
Schutzart: IP68
Gewicht: 1.970 g ±5%

Echopfad bei verlängerter Reichweite
Der Halbwertswinkel von 13° definiert das primäre akustische Feld, garantiert jedoch nicht die Echo-Rückkehr bei 50 m. Das Ziel muss innerhalb des Strahls ausreichend reflektierende Fläche und akustische Reflektivität bieten. Tankgeometrie, interne Verstrebungen, Staub, Temperaturgradienten und Montageneigung können konkurrierende Echos erzeugen oder das empfangene Signal abschwächen; prüfen Sie das Zielsignal unter repräsentativen Bedingungen.

Mechanische und elektrische Prüfungen
Die Trägerstruktur muss die M108 x 2-Schnittstelle und das Transducer-Gewicht von 1,97 kg aufnehmen. Bestätigen Sie Montageausrichtung, Freiräume, Betriebsdruck und -temperatur, Kabelführung und Steckertyp. Anregung und Empfänger müssen an die Mindestimpedanz (1.500 Ω), Kapazität (12.000 pF) und Spannungsbegrenzung angepasst werden, um zuverlässigen Betrieb zu gewährleisten.

Technische Daten

• Modell: BBDM-17KR50M
• Mittenfrequenz: 17 kHz ±5%
• Referenzbereich (empfohlen): 1,8–50 m
• Mindestimpedanz: 1.500 Ω ±20%
• Kapazität: 12.000 pF ±20% @ 1 kHz
• Betriebsspannung: Spitze < 1.500 Vpp
• Betriebstemperatur: -40 °C bis +80 °C
• Druckfestigkeit: bis zu 3 kgf / 0,3 MPa
• Strahl: -3 dB Halbwertswinkel 13° ±10%
• Montage: M108 x 2 Boden-Gewinde
• Schutz: IP68
• Gewicht: 1.970 g ±5%
