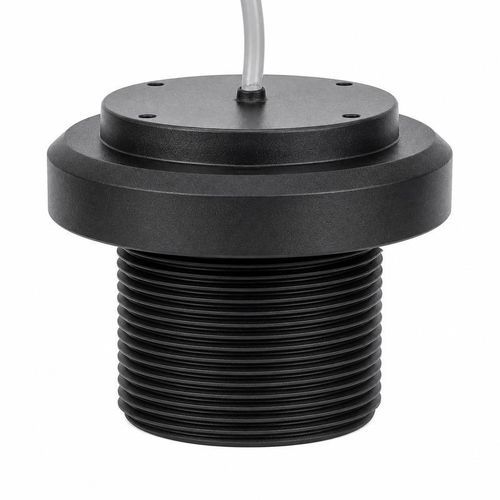

Tauch-Ultraschallwandler BBDM-90KR4M

HochfrequenzMessfür Füllstandsmessung

Übersicht
Der BBDM-90KR4M ist ein Luft-Ultraschall-Abstandssensor mit 90 kHz und einer Referenzmessreichweite von 0,2 bis 4 m. Der angegebene Halbleistungswinkel (-3 dB) beträgt 10,2° ±10% und unterstützt Kurzstreckendetektion in einem definierten akustischen Feld.

Anwendungen

• Proximitätserkennung in der Automatisierung
• Kurzstreckenpositionierung
• Zähl- und Zielerkennung
• Kompakte Füllstandsmessung

Technische Daten
Model: BBDM-90KR4M
Zentralfrequenz: 90 kHz ±5%
Empfohlener Bereich: 0,2-4 m
Mindestimpedanz: 400 Ω ±20%
Kapazität: 1.400 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenwert <1.200 Vpp
Betriebstemperatur: -40 bis +80°C
Druckbelastung: ≤3 kgf bzw. 0,3 MPa
Strahlbreite: Halbleistungswinkel (-3 dB): 10,2° ±10%
Montage: M38 × 1,5 Gewinde
Schutzart: IP68
Gewicht: 122 g ±5% mit 1 m Kabel

Mechanische und elektrische Integration
Die Standardmontage ist ein M38 × 1,5 Gewinde. Das angegebene Gewicht beträgt 122 g ±5% mit 1 m Kabel. Gehäuse-, Befestigungs-, Kabel- und Anschlussoptionen sind für die Geräteintegration verfügbar.
Für die Schnittstellenelektronik gibt die Quelle eine Mindestimpedanz von 400 Ω ±20%, eine Kapazität von 1.400 pF ±20% bei 1 kHz und eine Spitzenbetriebsspannung unter 1.200 Vpp an.

Technische Daten — Zusammenfassung

• Model: BBDM-90KR4M
• Zentralfrequenz: 90 kHz ±5%
• Empfohlener Bereich: 0,2-4 m
• Strahlbreite (-3 dB): 10,2° ±10%
• Mindestimpedanz: 400 Ω ±20%
• Kapazität: 1.400 pF ±20% bei 1 kHz
• Betriebsspannung: Spitze <1.200 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckbelastung: ≤3 kgf / 0,3 MPa
• Montage: M38 × 1,5 Gewinde
• Schutz: IP68
• Gewicht: 122 g ±5% (mit 1 m Kabel)
