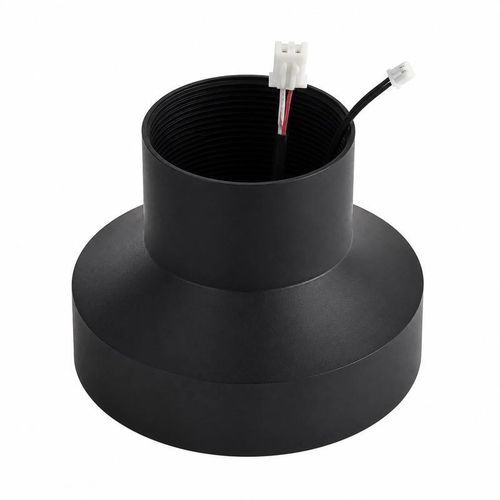

Kontaktloser Ultraschallwandler BBDM-33KR12M

Proximityfür Füllstandsmessungzur Detektierung von Hindernissen

Übersicht
Der BBDM-33KR12M ist ein luftgekoppelter Ultraschall-Abstandssensor mit einer Mittelfrequenz von 33 kHz und einem Referenzbereich von 0,45 bis 12 m. Er eignet sich für Pegelmessung in Behältern, Abstandsmessung an Industrieanlagen, Kollisionsvermeidung bei Fahrzeugen und Maschinen, Sicherheits- und Arealüberwachung. Der -3 dB-Halbwertswinkel von 8,9° erzeugt einen relativ schmalen Hauptstrahl. Die angegebene Kabellänge beträgt 3 cm.

Technische Daten
Modell: BBDM-33KR12M
Mittelfrequenz: 33 kHz ±5%
Empfohlener Bereich: 0,45–12 m
Mindestimpedanz: 85 Ω ±20%
Kapazität: 6.200 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenspannung unter 1.000 Vpp
Betriebstemperatur: -40 bis +80 °C
Druckfestigkeit: Bis zu 10 kgf / 1 MPa
Strahleigenschaft: -3 dB Halbwertswinkel: 8,9° ±10%
Schutzart: IP68
Gewicht: 260 g ±5%
Kabellänge: 3 cm

Ausrichtung und nächstes Ziel
Die untere Reichweite von 0,45 m und der schmale Strahl erfordern eine präzise Montage. Die akustische Achse sollte während der gesamten erwarteten Bewegung auf das Ziel gerichtet bleiben. Behälterstrukturen, Maschinenabdeckungen oder Halterungen müssen außerhalb des Hauptstrahls bleiben, um Fehlechos zu vermeiden. Eine geneigte Flüssigkeitsoberfläche oder ein kleines Objekt kann die Energie vom Empfänger weglenken und die effektive Reichweite verringern.

Elektrische Anpassung
Die elektrische Auslegung sollte die angegebene Mindestimpedanz (85 Ω), Kapazität (6.200 pF bei 1 kHz) und die Spitzenspannungsbegrenzung (unter 1.000 Vpp) berücksichtigen. Eine geeignete Anpassung und Überspannungsschutz werden für einen zuverlässigen Betrieb empfohlen.

Technische Daten (Zusammenfassung)

• Modell: BBDM-33KR12M
• Mittelfrequenz: 33 kHz ±5%
• Referenz / empfohlener Bereich: 0,45–12 m
• Halbwertswinkel: 8,9° ±10%
• Mindestimpedanz: 85 Ω ±20%
• Kapazität: 6.200 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 1.000 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckfestigkeit: bis zu 10 kgf / 1 MPa
• Schutzart: IP68
• Gewicht: 260 g ±5%
• Kabellänge/Leitungslänge: 3 cm
