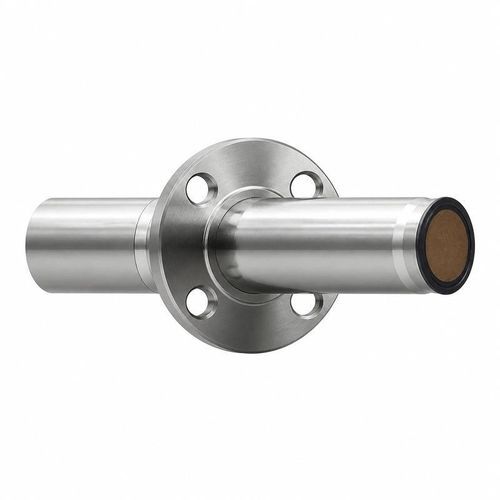

Ultraschall-Laufzeit-Ultraschallwandler BBFM-Q135K

TauchHochfrequenzMess

Übersicht
Der BBFM-Q135K ist ein 135-kHz-Ultraschallwandler zur Messung von Gasströmungen in industriellen Anwendungen und Transit-Time-Modulen. Empfohlene akustische Distanz: 0,10 bis 1,5 m. Schmaler Strahl mit Halbwertsbreite 7° ±10% bei -3 dB. Gehäuse aus Edelstahl, Schutzart IP68.

Technische Daten für die Systemauslegung

• Modell — BBFM-Q135K
• Zentrumfrequenz — 135 kHz ±5%
• Empfohlener Bereich — 0,10 bis 1,5 m
• Mindestimpedanz — 500 Ω ±20%
• Kapazität — 1.900 pF ±20% bei 1 kHz
• Betriebsspannung — Spitzenspannung < 300 Vpp
• Betriebstemperatur — -40 bis +80 °C
• Druckfestigkeit — ≤3 kgf (0,3 MPa)
• Halbwertsbreite — 7° ±10% bei -3 dB
• Gehäusematerial — Edelstahl
• Schutzart — IP68
• Gewicht — 330 g ±5% mit 1 m Kabel

Anwendungen zur Gasmessung

• Industrielle Gasdurchflussmessung
• Gaszähler für Prozess- oder Mengenüberwachung
• Messung der Gasgeschwindigkeit
• Transit-Time-Messmodule

Anforderungen an Anregung und Empfang
Die Antriebs- und Empfangselektronik muss auf die angegebene Mindestimpedanz (500 Ω ±20%) und Kapazität (1.900 pF ±20% bei 1 kHz) abgestimmt sein. Die Spitzenspannung darf 300 Vpp nicht überschreiten. Betriebsbedingungen müssen im Bereich -40 bis +80 °C und unterhalb des angegebenen Drucklimits bleiben. Das IP68-Edelstahlgehäuse erlaubt bei Bedarf Eintauchen und Reinigung.

Eigenschaften / Technische Daten

• Modell: BBFM-Q135K
• Zentrumfrequenz: 135 kHz ±5%
• Bereich: 0,10–1,5 m (empfohlen)
• Impedanz: ≥500 Ω ±20%
• Kapazität: 1.900 pF ±20% @1 kHz
• Spitzenantrieb: < 300 Vpp
• Temperatur: -40 bis +80 °C
• Druck: ≤3 kgf / 0,3 MPa
• Strahlwinkel: 7° ±10% (-3 dB)
• Gehäuse: Edelstahl
• Schutz: IP68
• Gewicht: 330 g ±5% (mit 1 m Kabel)
