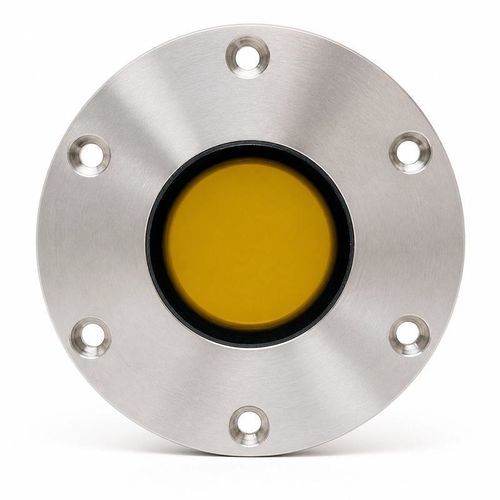

Tauch-Ultraschallwandler BBDM-D1M

HochfrequenzProximityzur Detektierung von Hindernissen

Kurzstreckenmessung unter Wasser bei 1,0 MHz
Der BBDM-D1M ist ein Unterwasser-Ultraschalltransducer, entwickelt für präzise Kurzstrecken-Entfernungsmessungen und Tiefenmessungen im Referenzbereich von 0,10 bis 3,0 m. Geeignet zur Integration in ROV/AUV, Inspektionssysteme und Messtechnik für Tanks und begrenzte Gewässer.

Schmaler akustischer Strahl
Der Transducer arbeitet mit einer Mittenfrequenz von 1,0 MHz ±5% und einem Halbwertsstrahlwinkel (-3 dB) von 3,0° ±10%. Für optimale Ergebnisse den Strahl auf das Ziel ausrichten und Schallweg, Zielgröße und Oberflächenbeschaffenheit prüfen.

Technische Daten

• Model: BBDM-D1M
• Center frequency: 1 MHz ±5%
• Recommended range: 0.10 to 3.0 m
• Half-power beam angle at -3 dB: 3.0° ±10%
• Minimum impedance: 15 Ω ±20%
• Capacitance: 2,500 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <300 Vpp
• Operating temperature: -10 to +50°C
• Pressure rating: 5 MPa
• Housing material: 316 stainless steel and PI
• Protection rating: IP68

Anwendungen

• Unterwasser-Entfernungsmessung und Tiefenmessung
• Hindernisvermeidung für Unterwasserroboter
• Entfernungsmessung in Tanks und Gewässern
• Erkennung von Unterwasserzielen
