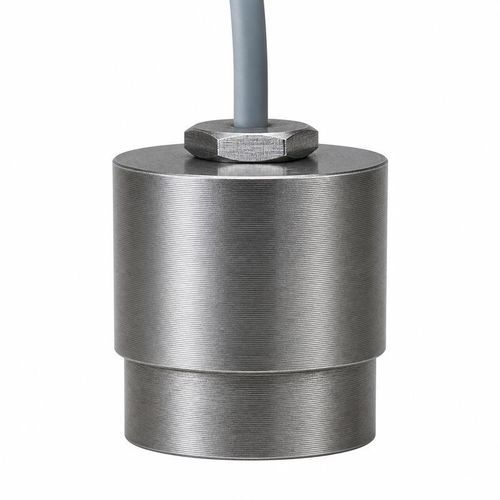

Tauch-Ultraschallwandler BBDM-D25K

zur Detektierung von HindernissenMessfür Füllstandsmessung

Produktübersicht
Der BBDM-D25K ist ein 25-kHz-Unterwasser-Ultraschallwandler zur präzisen Messung von Entfernung und Tiefe in maritimen und Binnenwasser-Anwendungen. Typische Einsatzbereiche sind Hindernisvermeidung für ROV/AUV, Messungen in Tanks und Becken sowie Zielerkennung für Inspektionen und Vermessungen.

Elektrische Daten
Parameter — Spezifikation
Modell: BBDM-D25K
Minimale Impedanz: 10.000 Ω ±20%
Kapazität: 1.300 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenspannung <450 Vpp
Gehäusematerial: Edelstahl 304
Schutzart: IP68

Verfügbare akustische Konfigurationen
Zentralfrequenz — Empfohlene Reichweite — Schallfeld — Betriebstemperatur — Druckgrenze
25 kHz ±1 kHz — 200 m — 180° Abstrahlwinkel — -40 bis +80°C — ≤10 kgf / 1 MPa
25 kHz ±5% — 500 m — Horizontal omnidirektional — -10 bis +40°C — ≤3 kgf / 0,3 MPa

Anwendungen

• Unterwasser-Distanz- und Tiefenmessung für ROV/AUV und Schiffe
• Hindernisvermeidung für Unterwasserroboter und Inspektionsplattformen
• Abstandsmessung in Tanks, Becken und begrenzten Gewässern
• Zielerkennung unter Wasser für Erkundung und Überwachung

Systemauswahl
Wählen Sie die Konfiguration basierend auf der erforderlichen Reichweite und dem Schallfeld unter Berücksichtigung von Betriebstemperatur und Druck. Berücksichtigen Sie das Ausbreitungsmedium, Zielgröße und -oberfläche, Installationsraum, Eindringschutz und kompatible Sender-/Empfänger-Elektronik für eine zuverlässige Integration.

Technische Daten

• Modell: BBDM-D25K
• Zentralfrequenz: 25 kHz (Optionen ±1 kHz oder ±5%)
• Empfohlene Reichweiten: 200 m (±1 kHz Konfiguration), 500 m (±5% Konfiguration)
• Schallfeld: 180° (200 m Konfig.), Horizontal omnidirektional (500 m Konfig.)
• Betriebstemperatur: -40 bis +80°C (200 m Konfig.), -10 bis +40°C (500 m Konfig.)
• Druckgrenze: ≤10 kgf / 1 MPa (200 m Konfig.), ≤3 kgf / 0,3 MPa (500 m Konfig.)
• Minimale Impedanz: 10.000 Ω ±20%
• Kapazität: 1.300 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <450 Vpp
• Gehäusematerial: Edelstahl 304
• Schutzart: IP68
