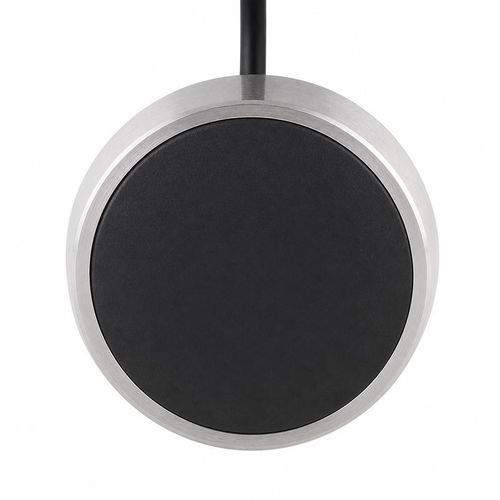

Doppler-Stromwandler BBUA-ADCP

Überwachung

Übersicht
Die BBUA-ADCP-Baureihe umfasst Doppler-Strömungsmesswandler für Fluss- und Ozeanprofilierung, Kanalgeschwindigkeitsmessung, hydrologisches Monitoring und Forschung an unterwasserströmungen. Es stehen vier Mittenfrequenzen zur Wahl (500 kHz, 1 MHz, 2 MHz, 3 MHz); jede Option hat spezifische Strahlwinkel, elektrische Anpassung, Temperaturbereiche, Druckfestigkeiten und Gehäusematerialien für den Taucheinsatz.

Frequenz- und Betriebsdaten
Mittenfrequenz — Halbwertsleistungs-Strahlwinkel — Mindestimpedanz — Kapazität bei 1 kHz — Maximale Betriebsspannung — Betriebstemperatur — Druckklasse — Gehäusematerial — Schutzart
500 kHz ±5% — 5,8° ±10% — 100 Ω ±20% — 1.500 pF ±20% — <600 Vpp — -20 bis +60°C — ≤1 MPa — Edelstahl und Kunststoff — IP68
1 MHz ±5% — 2,4° ±10% — 15 Ω ±20% — 4.000 pF ±20% — <300 Vpp — -40 bis +80°C — ≤1 MPa — 304 Edelstahl und PI — IP68
2 MHz ±5% — 2° ±10% — 3,5 Ω ±20% — 5.600 pF ±20% — <150 Vpp — -40 bis +80°C — ≤1 MPa — 304 Edelstahl und PI — IP68
3 MHz ±5% — 2,9° ±10% — 10 Ω ±20% — 1.000 pF ±20% — <95 Vpp — -20 bis +60°C — ≤1 MPa — 304 Edelstahl und Kunststoff — IP68

Bestätigte Reichweite und Bandbreitendaten
Frequenz — Bestätigtes Merkmal
1 MHz — Referenzreichweite 0,05 bis 3 m; Bandbreite ±20% bei -3 dB
2 MHz — Referenzreichweite 0,03 bis 2 m

Anwendungen und Auswahl

• Fluss- und Ozeanprofilerstellung
• Messung der Kanalgeschwindigkeit
• Hydrologisches Monitoring
• Forschung an Unterwasser-Strömungsfeldern

Merkmale / Technische Spezifikationen

• Serie: BBUA-ADCP
• Verfügbare Mittenfrequenzen: 500 kHz, 1 MHz, 2 MHz, 3 MHz
• Strahlwinkel (Halbwertsleistung): 500 kHz: 5,8° ±10%; 1 MHz: 2,4° ±10%; 2 MHz: 2° ±10%; 3 MHz: 2,9° ±10%
• Mindestimpedanz: 500 kHz: 100 Ω ±20%; 1 MHz: 15 Ω ±20%; 2 MHz: 3,5 Ω ±20%; 3 MHz: 10 Ω ±20%
• Kapazität bei 1 kHz: 500 kHz: 1.500 pF ±20%; 1 MHz: 4.000 pF ±20%; 2 MHz: 5.600 pF ±20%; 3 MHz: 1.000 pF ±20%
• Maximale Betriebsspannung (Vpp): 500 kHz: <600; 1 MHz: <300; 2 MHz: <150; 3 MHz: <95
• Betriebstemperaturbereiche: 500 kHz & 3 MHz: -20 bis +60°C; 1 MHz & 2 MHz: -40 bis +80°C
• Druckklasse: ≤1 MPa (alle Konfigurationen)
• Gehäusematerialien: Edelstahl (304), Kunststoff und PI je nach Frequenz
• Schutzart: IP68
• Geplante Anwendungen: Fluss-/Ozeanprofilierung, Kanalgeschwindigkeit, Hydrologie, Forschung an Unterwasserströmungen
