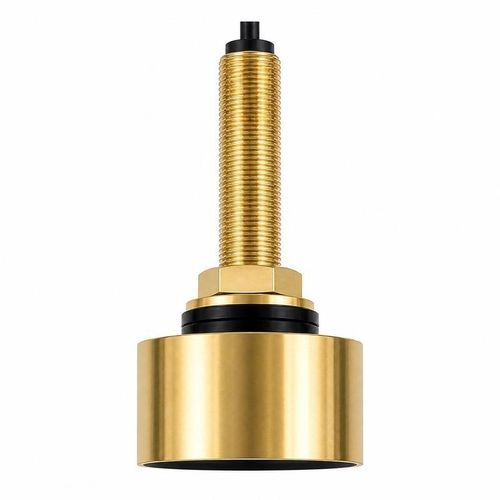

Doppel-Ultraschallwandler BBUA-F50K200K-B

Tauch

Übersicht
Der BBUA-F50K200K-B ist ein Dualfrequenz-Schallgeber, der 50 kHz- und 200 kHz-Kanäle in einem Gehäuse kombiniert. Entwickelt für Fischereiakustik, marine Tiefenmessung und Unterwassersuche. Die dokumentierte empfohlene Betriebsreichweite für den 200 kHz-Kanal beträgt 0,6–120 m.

Anwendungen

• Fischdetektion und fischereitechnische Akustiksysteme
• Marine Tiefenmessung
• Suche nach Unterwasserzielen
• Integration in fischereitechnische Akustikgeräte und Schiffe

Frequenzspezifische elektrische Daten
Zentralfrequenzen: 200 kHz ±5% / 50 kHz ±5%
Empfohlener Bereich (200 kHz): 0,6–120 m
Mindestimpedanz bei 50 kHz: 180 Ω ±20%
Mindestimpedanz bei 200 kHz: 210 Ω ±20%
Kapazität bei 50 kHz: 3200 pF ±20% (gemessen bei 1 kHz)
Betriebsspannung (Spitze): <1500 Vpp
Halbleistungsstrahlwinkel: 8,7° ±10% (-3 dB)

Mechanische und Umweltspezifikationen
Betriebstemperatur: -40 bis +80 °C
Druckfestigkeit: ≤10 kgf (≤1 MPa)
Schutzart: IP68
Gehäusematerialien: Messing und ABS
Gewicht: 1110 g ±5%
Kabellänge: 10 m

Technische Daten / Spezifikationen

• Modell: BBUA-F50K200K-B
• Dualbetriebene Frequenzen: 50 kHz und 200 kHz
• Empfohlener Betriebsbereich bei 200 kHz: 0,6–120 m
• Toleranz der Zentralfrequenzen: ±5%
• Mindestimpedanz: 180 Ω ±20% (50 kHz); 210 Ω ±20% (200 kHz)
• Kapazität (bei 1 kHz): 3200 pF ±20% (50 kHz)
• Maximale Betriebsspannung (Spitze): <1500 Vpp
• Halbleistungsstrahlwinkel: 8,7° ±10% (@ -3 dB)
• Betriebstemperatur: -40 bis +80 °C
• Druckklassifizierung: bis 1 MPa (≤10 kgf)
• Schutzart: IP68
• Gehäuse: Messing und ABS
• Gewicht: ~1110 g (±5%)
• Kabel: 10 m
