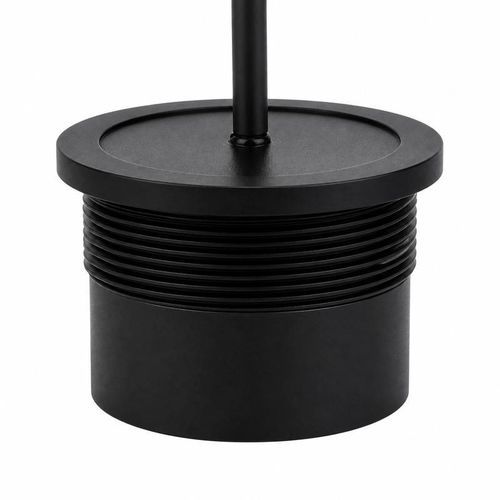

Tauch-Ultraschallwandler BBDM-D55K

für FüllstandsmessungMesszur Detektierung von Hindernissen

Unterwasserentfernungsmessung im Referenzbereich 3–500 m
Der BBDM-D55K ist ein 55 kHz Ultraschallwandler zur Entfernungsmessung und Bestimmung der Tiefe im Wasser. Sein Referenzbereich liegt bei 3–500 m. Entwickelt zur Integration in ROVs, AUVs, Andocksysteme und feste Überwachungsstationen, die kompakte, IP68-geschützte akustische Sensoren benötigen.

Akustische und Umgebungsmerkmale
Die Halbwertsbreite bei -3 dB beträgt 26,6° ±10%. Der Wandler arbeitet von -40 bis +80 °C, ist IP68-klassifiziert und hat eine Druckgrenze von ≤10 kgf (≈1 MPa). Mindestimpedanz, Kapazität und Spitzenspannung unterstützen die Integration in übliche Ultraschallansteuerungen.

Technische Daten

• Modell: BBDM-D55K
• Mittenfrequenz: 55 kHz ±5%
• Empfohlener Bereich: 3–500 m
• Mindestimpedanz: 700 Ω ±20%
• Kapazität: 1800 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <1500 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckfestigkeit: ≤10 kgf oder 1 MPa
• Halbwertsbreite: 26,6° ±10% bei -3 dB
• Schutzart: IP68

Zielanwendungen

• Unterwasser-Entfernungsmessung und Tiefenbestimmung
• Hindernisvermeidung für Unterwasserroboter und AUVs
• Abstandsmessung in Tanks und Wasseranlagen
• Erkennung und Überwachung von Unterwasserzielen
