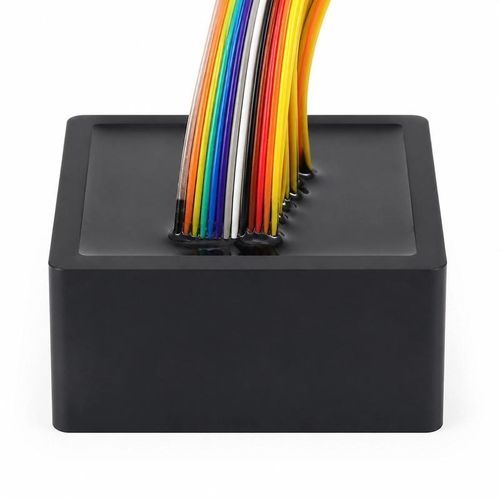

Akustischer Schwinger / Mess BBUA-MB

MehrzweckÜberwachungpiezoelektrisch

Übersicht
Die BBUA-MB-Serie umfasst konfigurierbare Unterwasserwandler mit Mittenfrequenzen von 90 bis 500 kHz. Die Einheiten sind ausgelegt für Multibeam-Tiefenlotung, Meeresboden- und Geländekartierung, Phased-Array-Hydroakustiksysteme und Unterwasserzielabbildung. Akustische und elektrische Eigenschaften variieren je nach Mittenfrequenz; die nachfolgenden Spezifikationen sind nach Frequenz gruppiert.

Frequenzen und Betriebs-konfigurationen
Mittenfrequenz | Betriebstemperatur | Druckfestigkeit | Schutzart
90 kHz ±5% | -40 bis +80°C | ≤0,3 MPa | IP68
150 kHz ±5% | -40 bis +80°C | ≤1 MPa | IP68
200 kHz ±5% | -40 bis +80°C | ≤1 MPa | IP68
300 kHz ±5% | -40 bis +80°C | ≤1 MPa | IP68
400 kHz ±5% | -40 bis +80°C | ≤1 MPa | IP68
500 kHz ±5% | -40 bis +80°C | ≤1 MPa | IP68

Bestätigte elektrische Konfigurationen
Mittenfrequenz | Mindestimpedanz | Kapazität bei 1 kHz | Spitzenspannung
90 kHz | 6.500 Ω ±20% | 1.500 pF ±20% | <2.100 Vpp
150 kHz | 8.500 Ω ±20% pro Element | 100 pF ±20% pro Element | <1.950 Vpp
300 kHz | 150 Ω ±20% | 2.800 pF ±20% | <950 Vpp
400 kHz | 60 Ω ±20% | 6.000 pF ±20% | <750 Vpp
500 kHz | 250 Ω ±20% | 1.800 pF ±20% | <750 Vpp

Bestätigte akustische Daten
Mittenfrequenz | Strahl oder Bereich
90 kHz | Halbleistungsstrahlbreite 57,8° ±10% ; Referenzbereich 0,5–30 m
150 kHz | Halbleistungswinkel 8,6° ±10%
200 kHz | Referenzbereich 0,6–120 m

Gehäusematerialien
Die dokumentierten Gehäusematerialien für die 90-kHz-Konfiguration sind ABS und PI.

Dokumentierte Anwendungen

• Multibeam-Tiefenlotung
• Meeresboden- und Geländekartierung
• Phased-Array-Hydroakustiksysteme
• Unterwasserzielabbildung

Technische Daten

• Modellserie: BBUA-MB
• Brand: Deep Minds Ultrasonic
• Mittenfrequenzbereich: 90 kHz ±5% bis 500 kHz ±5% (verfügbare Mittenfrequenzen: 90, 150, 200, 300, 400, 500 kHz)
• Betriebstemperatur (alle dokumentierten Frequenzen): -40 bis +80°C
• Druckfestigkeit: 90 kHz ≤0,3 MPa; 150/200/300/400/500 kHz ≤1 MPa
• Schutzart: IP68 für alle dokumentierten Konfigurationen
• Mindestimpedanz nach Frequenz: 90 kHz — 6.500 Ω ±20%; 150 kHz — 8.500 Ω ±20% pro Element; 300 kHz — 150 Ω ±20%; 400 kHz — 60 Ω ±20%; 500 kHz — 250 Ω ±20%
• Kapazität bei 1 kHz nach Frequenz: 90 kHz — 1.500 pF ±20%; 150 kHz — 100 pF ±20% pro Element; 300 kHz — 2.800 pF ±20%; 400 kHz — 6.000 pF ±20%; 500 kHz — 1.800 pF ±20%
• Spitzenspannung (Vpp) nach Frequenz: 90 kHz <2.100 Vpp; 150 kHz <1.950 Vpp; 300 kHz <950 Vpp; 400 kHz <750 Vpp; 500 kHz <750 Vpp
• Akustischer Strahl / Referenzbereich: 90 kHz — 57,8° ±10% Halbleistungsstrahlbreite; Referenzbereich 0,5–30 m; 150 kHz — 8,6° ±10% Halbleistungswinkel; 200 kHz — Referenzbereich 0,6–120 m
• Dokumentierte Gehäusematerialien (90 kHz): ABS und PI
• Vorgesehene Anwendungen: Multibeam-Tiefenlotung, Meeresboden- und Geländekartierung, Phased-Array-Hydroakustiksysteme, Unterwasserzielabbildung
