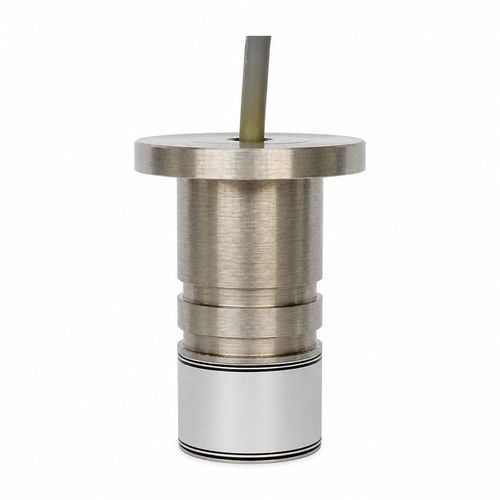

Ultraschall-Strömungstransducer BBFM-Q180K

VolumenGasEdelstahl

Produktübersicht
Der BBFM-Q180K ist ein Ultraschall-Gasdurchflusstransducer für industrielle Gasmessgeräte und Transit‑Time Messmodule. Er arbeitet bei einer Mittenfrequenz von 180 kHz ±5%, die empfohlene Referenzreichweite liegt bei 0,10 bis 1,5 m, und der Halbwertswinkel beträgt 6° ±10% (-3 dB). Das Gehäuse ist aus Edelstahl, Schutzart IP68.

Technische Daten

• Model: BBFM-Q180K
• Mittenfrequenz: 180 kHz ±5%
• Empfohlene Referenzreichweite: 0,10 bis 1,5 m
• Minimale Impedanz: 1.000 Ω ±20%
• Kapazität: 700 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <500 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckfestigkeit: ≤16 kgf / 1,6 MPa
• Halbwertswinkel: 6° ±10% bei -3 dB
• Gehäusematerial: Edelstahl
• Schutzart: IP68
• Gewicht: 82 g ±5% (mit 20 cm Kabel)

Zielsysteme für die Gasmessung

• Industrielle Gasdurchflussmesser
• Gaszähler
• Messung der Gasgeschwindigkeit
• Transit‑Time Messmodule

Elektrische und Umwelt‑Spezifikationen
Die Sende-/Empfangsschnittstelle muss der minimalen Impedanz (1.000 Ω ±20%) und der Kapazität (700 pF ±20% bei 1 kHz) entsprechen. Angelegte Spitzenspannungen müssen unter 500 Vpp bleiben. Der Betrieb ist für -40 bis +80°C und bis zu 16 kgf (1,6 MPa) spezifiziert. Die IP68‑Schutzart macht das Gerät geeignet für raue oder nasse Umgebungen. Das angegebene Gewicht (82 g ±5%) bezieht sich auf die Version mit 20 cm Kabel.

Hinweise zur Installation und Handhabung

• Sicherstellen der akustischen Ausrichtung und Montageabstände innerhalb des empfohlenen Bereichs für genaue Transit‑Time Messungen.
• Verkabelung und Eingangs‑Elektronik an Impedanz und Kapazität anpassen.
• Spannungs‑ und Druckgrenzen bei der Systemintegration beachten.
