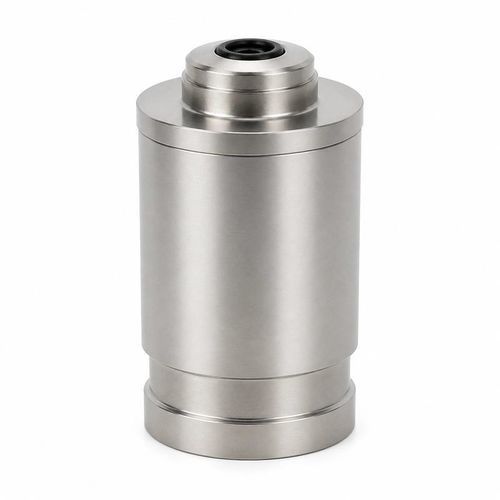

Ultraschall-Laufzeit-Ultraschallwandler BBFM-Q70K

HochtemperaturHochfrequenzMess

Übersicht
Der BBFM-Q70K ist ein Ultraschall-Durchflusssensor mit einer Mittenfrequenz von 70 kHz, entwickelt für die Durchflussmessung von Rauchgasen, die Überwachung von Kesselabgasen, industrielle Emissionskanäle und Laufzeitmessungen in hochtemperierten Gasen. Betriebsbereich: -40 bis +150°C. Maximaldruck darf 3 kgf (0,3 MPa) nicht überschreiten. Gehäuse 304 + LY12, Schutzart IP68, geeignet für Hochtemperatur-Gasanwendungen.

Elektrische und Betriebsdaten
Parameter — Spezifikation

• Modell: BBFM-Q70K
• Mittenfrequenz: 70 kHz ±5%
• Minimale Impedanz: 700 Ω ±20%
• Kapazität: 2.600 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <1.500 Vpp
• Betriebstemperatur: -40 bis +150°C
• Druckfestigkeit: ≤3 kgf (0,3 MPa)
• Gehäusematerial: 304 + LY12
• Schutzart: IP68

Anwendungen

• Durchflussmessung von Rauchgasen
• Überwachung von Kesselabgasen
• Industrielle Emissionskanäle
• Laufzeitmessung in hochtemperierten Gasen

Technische Daten

• Modell: BBFM-Q70K
• Mittenfrequenz: 70 kHz ±5%
• Minimale Impedanz: 700 Ω ±20%
• Kapazität: 2.600 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <1.500 Vpp
• Betriebstemperatur: -40 bis +150°C
• Druckfestigkeit: ≤3 kgf (0,3 MPa)
• Gehäusematerial: 304 + LY12
• Schutzart: IP68
