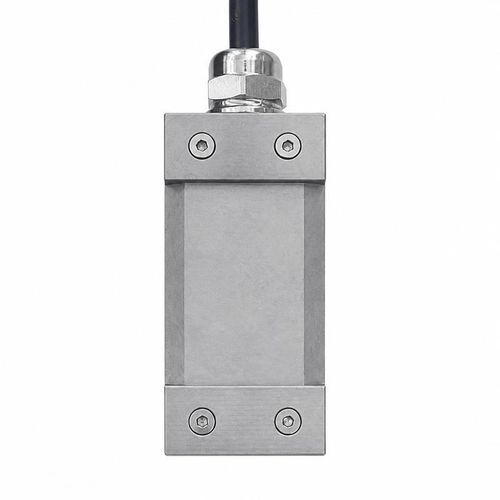

Strömungstransducer mit Kontakt-Ultraschall BBFM-Q500K-B

UltraschallVolumenzur Prozessüberwachung

Übersicht
Der BBFM-Q500K-B ist ein klemmbarer Ultraschall-Durchflusstransducer mit 500 kHz. Außen montiert, eignet er sich für klemmbare Ultraschall-Durchflussmesser, die Überwachung von Rohrleitungsdurchfluss, temporäre Durchflussprüfungen und Messungen an Rohren, bei denen Eindringen unerwünscht ist.

Betriebsbedingungen
Betriebstemperaturbereich: -40 bis +80°C. Druckbelastung bis 3 kgf (0,3 MPa). Schutzart: IP68.

Technische Spezifikationen (Tabelle)
Parameter | Spezifikation
Modell | BBFM-Q500K-B
Zentralfrequenz | 500 kHz ±5%
Minimale Impedanz | 150 Ω ±20%
Kapazität | 4.000 pF ±20% bei 1 kHz
Betriebsspannung | Spitzenspannung <600 Vpp
Betriebstemperatur | -40 bis +80°C
Druckbelastung | ≤3 kgf oder 0,3 MPa
Gehäusematerial | 304 Edelstahl und PEEK
Schutzart | IP68

Einsatzbereiche

• Klemmbare Ultraschall-Durchflussmesser
• Überwachung des Rohrleitungsflusses
• Temporäre Durchflussprüfungen
• Rohre, bei denen ein Eindringen nicht erwünscht ist

Merkmale / technische Spezifikationen

• Modell: BBFM-Q500K-B
• Zentralfrequenz: 500 kHz ±5%
• Minimale Impedanz: 150 Ω ±20%
• Kapazität: 4.000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <600 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckbelastung: ≤3 kgf (0,3 MPa)
• Gehäusematerial: 304 Edelstahl und PEEK
• Schutzart: IP68
