Ultraschall-Laufzeit-Strömungstransducer BBFM-Q200K-B

UltraschallakustischVolumen

Übersicht

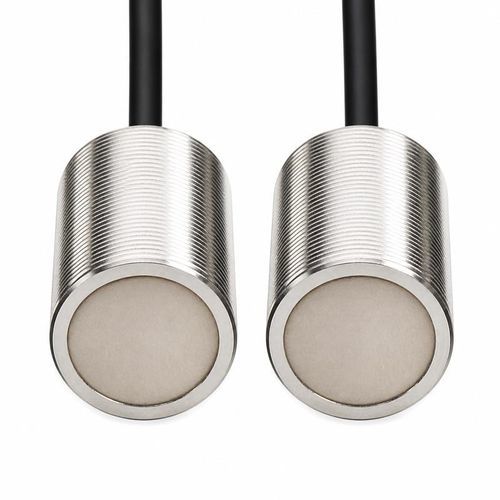

Der BBFM-Q200K-B ist ein Ultraschall-Durchflussaufnehmer für Gase, geeignet für industrielle Gaszähler und Laufzeitmessmodule. Die Betriebsfrequenz liegt bei 200 kHz ±5% und ist für akustische Messwege im Referenzbereich 0,10–1,5 m ausgelegt. Es stehen zwei Strahl-/Montagevarianten zur Verfügung: eine Schmalstrahl-Variante mit Gewinde M18 × 1,5 und eine Breitstrahl-Variante mit Montage laut Zeichnung. Entwickelt für Inline- und Befestigungsanwendungen mit IP68-Anforderung.

Kerntechnische Spezifikationen
Parameter — Spezifikation
Modell — BBFM-Q200K-B
Zentrumsfrequenz — 200 kHz ±5%
Empfohlener Bereich — 0,10 bis 1,5 m
Minimale Impedanz — 900 Ω ±20%
Kapazität — 600 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung < 450 Vpp
Betriebstemperatur — -40 bis +80°C
Druckbelastung — ≤3 kgf (0,3 MPa)
Standard Halbwertswinkel — 6° ±10% bei -3 dB
Standardmontage — Gewinde M18 × 1,5
Schutzart — IP68

Verfügbare Konfigurationen

• 200 kHz ±5% — 6° ±10% bei -3 dB — Gehäuse Edelstahl — Gewinde M18 × 1,5
• 200 kHz ±5% — 11,8° ±10% bei -3 dB — Variante 304 Edelstahl — Montage laut Zeichnung

Genannte Messanwendungen

• Industrielle Gaszähler
• Gaszähler
• Messung der Gasgeschwindigkeit
• Laufzeit-Messmodule für Gase

Auswahl und elektrische Integration
Wählen Sie Strahlwinkel und Montage entsprechend dem akustischen Weg, dem Gasmedium und den Installationsbedingungen. Der Messweg sollte innerhalb des Referenzbereichs 0,10–1,5 m bleiben.

• Elektronik für Senden/Empfangen an eine minimale Impedanz von 900 Ω ±20% und eine Kapazität von 600 pF ±20% bei 1 kHz anpassen.
• Spitzenspannung unter 450 Vpp halten.
• Betrieb im Bereich -40 bis +80°C und bis 3 kgf (0,3 MPa) sicherstellen.
• IP68-Schutz für die vorgesehene Installation bestätigen.

Technische Spezifikationen

• Modell: BBFM-Q200K-B
• Zentrumsfrequenz: 200 kHz ±5%
• Empfohlener (Referenz-)Bereich: 0,10 bis 1,5 m
• Minimale Impedanz: 900 Ω ±20%
• Kapazität: 600 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung < 450 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckbelastung: ≤3 kgf (0,3 MPa)
• Standard Halbwertswinkel: 6° ±10% bei -3 dB
• Alternative Strahloption: 11,8° ±10% bei -3 dB (siehe Zeichnung für Montage)
• Standardmontage: Gewinde M18 × 1,5
• Gehäuse / Material: Edelstahl / 304-Varianten
• Schutzart: IP68
