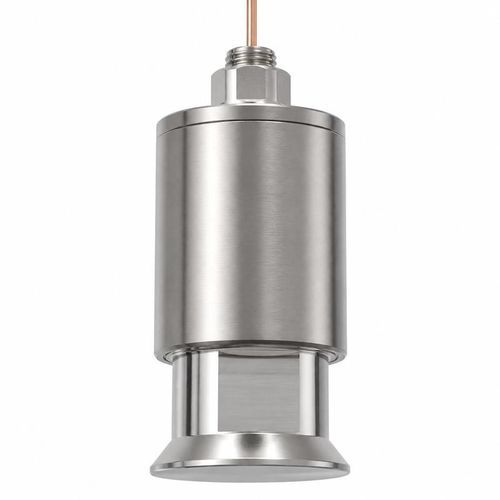

Ultraschall-Laufzeit-Strömungstransducer BBFM-Q42K

VolumenGasClamp-on

Overview
Der BBFM-Q42K ist ein 42-kHz-Ultraschall-Durchflusstransducer für die Messung von Rauchgasen und hochtemperaturigen Industriegasen. Er ist zur Integration an Kanälen, Schornsteinen und Abgasleitungen konzipiert und liefert zuverlässige Transit-Time-Signale bei Temperaturen von -40 bis +150°C. Das Gerät ist bis ≤3 kgf (0,3 MPa) druckfest und verfügt über IP68 sowie ein Titangehäuse für Korrosionsbeständigkeit in aggressiven Gasumgebungen.

Key features

• 42 kHz Mittenfrequenz, optimiert für Transit-Time-Messungen in Gasen
• Betriebstemperaturbereich -40 bis +150°C
• Titangehäuse für Korrosions- und Temperaturbeständigkeit
• Schutzart IP68 für Eintauchen und raue Umgebungen
• Kompatibel mit Transit-Time-Ultraschallmesstechnik

Technical specifications

• Modell: BBFM-Q42K
• Mittenfrequenz: 42 kHz ±5%
• Minimale Impedanz: 150 Ω ±20%
• Kapazität: 2.600 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <1.500 Vpp
• Betriebstemperatur: -40 bis +150°C
• Druckfestigkeit: ≤3 kgf bzw. 0,3 MPa
• Gehäusematerial: Titanlegierung
• Schutzart: IP68

Applications

• Durchflussmessung von Rauchgasen
• Überwachung von Kesselabgasen
• Industrielle Emissionskanäle
• Transit-Time-Messung in hochtemperierten Gasströmungen

Installation & compatibility
Für Einbau mit Klemm- oder Flanschbefestigung je nach Standortanforderung ausgelegt. Auf korrekte akustische Kopplung und thermische Isolierung bei Montage an Heißgaskanälen achten. Kompatibel mit standardmäßigen Transit-Time-Ultraschall-Transmittern; Impedanz- und Ansteuerungsanforderungen mit dem Transmitterhersteller abstimmen.

Ordering information

• Standardmodell: BBFM-Q42K
• Verfügbare Optionen: kundenspezifische Kabellängen, Montagezubehör und Werkskalibrierung auf Anfrage
