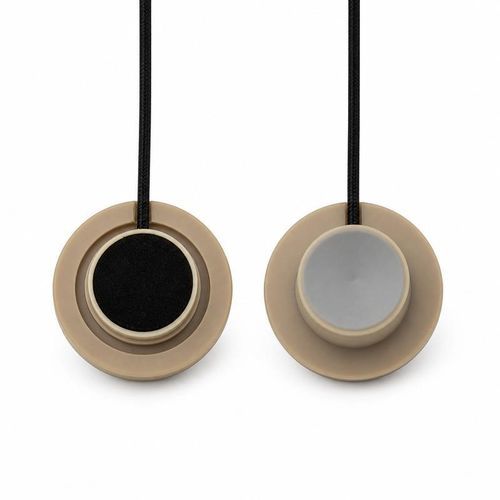

Ultraschall-Strömungstransducer BBFM-Q140K

für raue UmgebungenGaskompakt

140-kHz-Transducer für kompakte akustische Messstrecken von Gas
Der BBFM-Q140K ist ein Ultraschallwandler für industrielle Gasdurchflussmesser, Gasgeschwindigkeitsmessung und die Integration in Transit-Time-Messmodule. Der dokumentierte Referenzbereich beträgt 0,12 bis 1 m, mit einer akustischen Halbpegelöffnung von 18,2° ±10% bei -3 dB. Einsatzbedingungen: -40 bis +80°C, bis 3 kgf (0,3 MPa) Druck und Schutzart IP68.

Verifizierte akustische und elektrische Daten
Model: BBFM-Q140K
Mittelpunktfrequenz: 140 kHz ±5%
Empfohlener Bereich: 0,12 bis 1 m
Minimale Impedanz: 1.200 Ω ±20%
Kapazität: 250 pF ±20% bei 1 kHz
Betriebsspannung: Peak voltage <1.200 Vpp
Betriebstemperatur: -40 bis +80°C
Druckbelastung: ≤3 kgf bzw. 0,3 MPa
Strahlbreite: 18,2° ±10% Halbpegelöffnung bei -3 dB
Montage: Siehe Maßblatt
Schutzart: IP68
Gewicht: 8 g ±5% mit 38 cm Kabel

Planung einer kurzen akustischen Messstrecke für Gasströme
Beim Positionieren der Wandler in der Messkammer ist der Referenzbereich 0,12–1 m zusammen mit der Halbpegelöffnung 18,2° ±10% zur Festlegung der akustischen Strecke zu verwenden. Prüfen Sie die finale Streckenlänge, Zielgeometrie, Einbauraum und Schnittstellendimensionen für das vorgesehene Gerät. Die Elektronik muss eine minimale Impedanz von 1.200 Ω ±20%, eine Kapazität von 250 pF ±20% bei 1 kHz und Peak voltage <1.200 Vpp unterstützen. Das angegebene Gewicht (8 g ±5%) bezieht sich auf die Ausführung mit 38 cm Kabel.

Zu klärende Punkte vor der Integration

• Gasmedium und Temperaturbereich
• Benötigte Messdistanz oder akustische Strecke
• Messkammergeometrie und Zielgeometrie
• Einbauraum und Schnittstellendimensionen
• Betriebsdruck und Schutzanforderungen
• Ansteuer-/Empfängerelektronik, Kabelführung und Anschlussart

Eigenschaften / Technische Daten

• Model: BBFM-Q140K
• Mittelpunktfrequenz: 140 kHz ±5%
• Referenzbereich (empfohlen): 0,12 bis 1 m
• Halbpegelstrahlbreite: 18,2° ±10% bei -3 dB
• Minimale Impedanz: 1.200 Ω ±20%
• Kapazität: 250 pF ±20% bei 1 kHz
• Betriebsspannung: Peak voltage <1.200 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckbelastung: ≤3 kgf (0,3 MPa)
• Schutzart: IP68
• Gewicht: 8 g ±5% (mit 38 cm Kabel)
