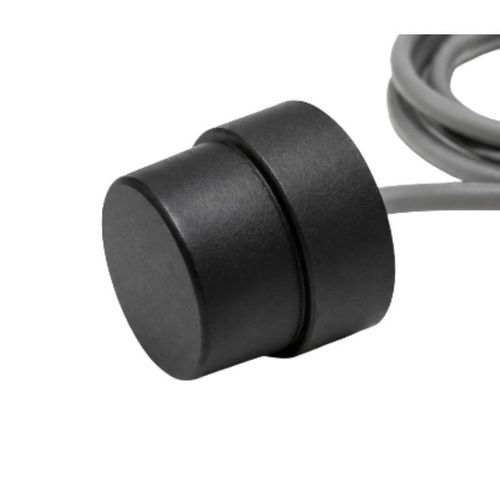

Unterwassertiefensensor BBDM-1M-UW

Produktübersicht
Der BBDM-1M-UW ist ein 1 MHz Ultraschallwandler für die kurzreichweite Unterwasser-Tiefenmessung, präzise Abstandsbestimmung in Flüssigkeiten, Näherungserkennung und Zielaufklärung. Sein enger 6°-Strahl und eine Blindzone von etwa 50 mm bieten erhöhte Distanzauflösung für Anwendungen mit feiner Bereichsdiskriminierung.

Hauptmerkmale

• 1 MHz Betriebsmittenfrequenz
• 6° schmaler Strahl für hohe Distanzauflösung
• Ca. 50 mm Blindzone
• Gehäuse mit Schutzgrad IP68 für Dauereintauchung
• Maximaler Betriebsdruck: 1,6 MPa

Technische Daten
Betriebsmittenfrequenz - 1 MHz ±5%
Strahlwinkel - 6°
Bandbreite - 10%
Gesamt-Empfindlichkeit - >250 mV (gemessen bei 10 Vp-p, 10 Zyklen, 70 mm)
Mindestparallelwiderstand - 120 Ω ±30%
Statische Kapazität - 1200 pF ±20%
Maximale Betriebsspannung - <200 V (gepulst, 2% Einschaltdauer)
Betriebstemperatur - 0 bis 95°C
Maximaler Betriebsdruck - 1,6 MPa
Gehäusematerial - ABS
Blindzone - Ca. 50 mm
Schutzart - IP68

Anwendungen

• Kurzstrecken-Unterwasser-Tiefenmessung
• Präzise Abstandsmessung in Flüssigkeiten
• Näherungserkennung und Unterwasser-Positionierung
• Erkennung von Hindernissen und Zielen unter Wasser

Technische Details

• Modell: BBDM-1M-UW
• Betriebsmittenfrequenz: 1 MHz ±5%
• Strahlwinkel: 6° (schmaler Strahl für erhöhte Distanzauflösung)
• Bandbreite: 10%
• Gesamt-Empfindlichkeit: >250 mV (gemessen bei 10 Vp-p, 10 Zyklen, 70 mm)
• Mindestparallelwiderstand: 120 Ω ±30%
• Statische Kapazität: 1200 pF ±20%
• Maximale Betriebsspannung: <200 V (gepulst, 2% Einschaltdauer)
• Betriebstemperaturbereich: 0 bis 95°C
• Maximaler Betriebsdruck: 1,6 MPa
• Blindzone: ≈50 mm
• Gehäusematerial: ABS
• Schutzart: IP68
