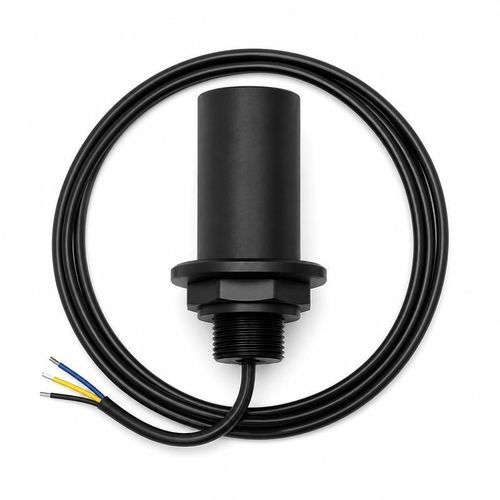

Akustischer Schwinger / Überwachung BBDM-D15K

MessUltraschallAllseiten

Übersicht
Der BBDM-D15K ist ein Unterwasser-Ultraschallwandler zur Entfernungs- und Tiefenmessung. Seine Mittenfrequenz beträgt 15 kHz ±5% und die empfohlene Referenzreichweite liegt bei 1000 m. Geeignet für die Integration in Unterwasserfahrzeuge, Sonarmodule und stationäre Überwachungsanlagen. Schutzart IP68 und zwei akustische/Druckkonfigurationen erlauben den Betrieb in geringen bis mittleren Tiefen.

Anwendungen

• Unterwasser-Entfernungs- und Tiefenmessung
• Hindernisvermeidung für Unterwasserroboter
• Distanzmessung in Tanks und Gewässern
• Erkennung von Unterwasserzielen

Technische Daten

• Mittenfrequenz: 15 kHz ±5%
• Empfohlene Referenzreichweite: 1000 m
• Minimale Impedanz: 600 Ω ±20%
• Kapazität: 11000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 2000 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckfestigkeit: ≤10 kgf (1 MPa) für die 129°-Strahlwinkelausführung; ≤3 kgf (0,3 MPa) für die horizontal omnidirektionale Ausführung
• Halbwertsstrahlwinkel: 129° ±10% bei -3 dB (für die Strahlwinkelausführung)
• Schutzart: IP68

Akustisches Feld und Druckkonfigurationen
Zwei akustische Konfigurationen teilen sich die Mittenfrequenz 15 kHz ±5%: eine horizontal omnidirektionale Ausführung ist bis ≤3 kgf (0,3 MPa) bewertet, die Ausführung mit 129° ±10% Halbwertsstrahlwinkel bei -3 dB ist bis ≤10 kgf (1 MPa) bewertet.
