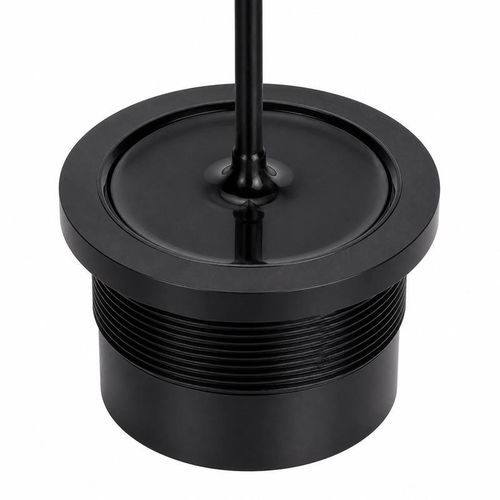

Tauch-Ultraschallwandler BBDM-D33K

zur Detektierung von HindernissenMessfür Füllstandsmessung

Produktübersicht
Der BBDM-D33K ist ein 33 kHz Unterwasser‑Ultraschallwandler zur Abstands‑ und Tiefenmessung. Empfohlener Einsatzbereich: 3 bis 500 m. Halbwerts‑Strahlwinkel: 48,4° ±10% bei -3 dB. Geeignet zur Integration in maritime und tauchbare Systeme mit Bedarf an akustischer Langstreckenmessung.

Akustische und elektrische Daten
Parameter — Spezifikation
Modell — BBDM-D33K
Zentralfrequenz — 33 kHz ±5%
Empfohlener Bereich — 3 bis 500 m
Halbwerts‑Strahlwinkel bei -3 dB — 48,4° ±10%
Mindestimpedanz — 60 Ω ±20%
Kapazität — 5.000 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung <1500 Vpp
Betriebstemperatur — -40 bis +80°C
Druckfestigkeit — ≤10 kgf / 1 MPa
Schutzart — IP68

Anwendungen

• Unterwasser‑Entfernungsmessung und Tiefenmessung
• Hindernisvermeidung für Unterwasserroboter und ROV
• Abstandsmessung in Tanks, Becken und Gewässern
• Erkennung und Überwachung unterwasserer Ziele

Auswahl und Integration
Bei der Auswahl sind Medium und Betriebstemperatur, der benötigte akustische Pfad und die Reichweite, Zielgröße und Oberflächenbeschaffenheit, der verfügbare Einbauraum, Betriebsdruck und Schutz gegen Eindringen sowie die Ansteuer‑ und Empfangselektronik zu berücksichtigen. Auf Impedanzanpassung achten.

Spezifikationen

• Modell: BBDM-D33K
• Zentralfrequenz: 33 kHz ±5%
• Empfohlener Bereich: 3 bis 500 m
• Halbwerts‑Strahlwinkel (‑3 dB): 48,4° ±10%
• Mindestimpedanz: 60 Ω ±20%
• Kapazität: 5.000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <1500 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckfestigkeit: ≤10 kgf / 1 MPa
• Schutzart: IP68
