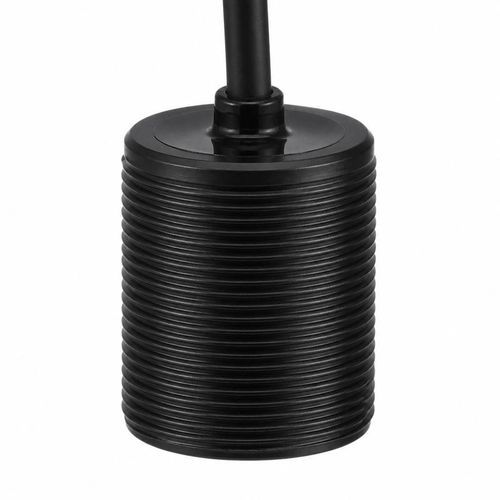

Kontaktloser Ultraschallwandler BBID-DSS-B

TauchProximity

Übersicht
Der BBID-DSS-B ist ein 125 kHz Ultraschall-Transducer zur zuverlässigen Erkennung von Einzel- und Doppelblättern in Druck-, Verpackungs-, Papierzuführungs- und Metall-/Kunststoffblech-Inspektionssystemen. Empfohlener Erfassungsbereich: 0,12 bis 2 m mit einem -3 dB Halbmachtwinkel von 13,5° ±10 %, was eine vorhersagbare akustische Abdeckung für die Integration bietet.

Erkennungsanordnung und elektrische Anpassung
Planen Sie den akustischen Pfad, Zielposition und Montageplatz entsprechend dem Werkstoff und Prozess. Die Antriebs-/Empfängerelektronik muss eine Mindestimpedanz von 600 Ω, eine Kapazität von 560 pF bei 1 kHz und eine Spitzenspannung unter 1 200 Vpp unterstützen. Montagegewinde: M18 × 1,5. Betriebstemperatur: -40 bis +80°C. Druckfestigkeit: ≤3 kgf (0,3 MPa). Gewicht: 23 g ±5 % mit 1 m Kabel.

BBID-DSS-B technische Daten (Tabelle)

• Modell: BBID-DSS-B
• Zentralfrequenz: 125 kHz ±5 %
• Empfohlener Bereich: 0,12 bis 2 m
• Mindestimpedanz: 600 Ω ±20 %
• Kapazität: 560 pF ±20 % bei 1 kHz
• Betriebsspannung: Spitzenspannung < 1 200 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckbelastung: ≤3 kgf (0,3 MPa)
• Halbmachtwinkel: 13,5° ±10 % bei -3 dB
• Montagegewinde: M18 × 1,5
• Schutzart: IP68
• Gewicht: 23 g ±5 % mit 1 m Kabel

Verfügbare akustische Konfigurationen (Tabelle)

• 125 kHz ±5 % — Bereich 0,12 bis 2 m — Halbmachtwinkel 13,5° ±10 % — Montage: M18 × 1,5 Gewinde
• 200 kHz ±5 % — Bereich 0,10 bis 1,5 m — Halbmachtwinkel 8° ±10 % — Montage: M18 × 1,5 Gewinde
• 200 kHz ±5 % — Bereich 0,15 bis 1,5 m — Halbmachtwinkel 3,8° ±10 % — Montage: siehe Maßzeichnung

Hinweise
Die primäre Produktionskonfiguration ist 125 kHz. Die Endung "-B" bleibt in der Modellbezeichnung erhalten, ist jedoch nicht als eigenständiges Leistungsmerkmal definiert.

Hauptmerkmale / technische Spezifikationen

• Anwendungen: Druck und Verpackung, Papierzuführungssysteme, Inspektion von Metall-/Kunststoffblechen, automatische Doppelzufuhr-Erkennung
• Impedanz-, Kapazitäts- und Spannungsgrenzen einhalten für zuverlässige Erkennung
• Kompakte M18-Befestigung und IP68 ermöglichen Integration in beengten oder feuchten Produktionsumgebungen
