Tauch-Ultraschallwandler BBFM-V40K

Übersicht

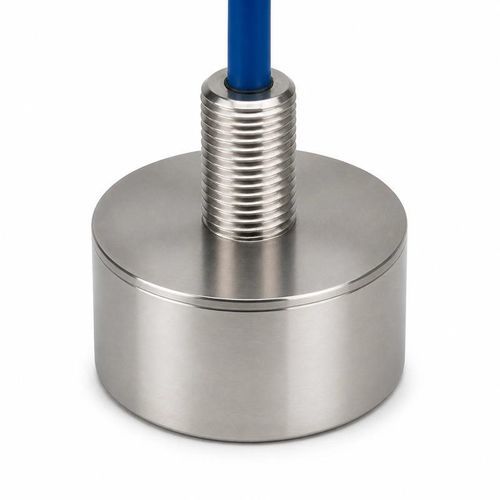

Der BBFM-V40K ist ein Ultraschall-Windgeschwindigkeits- und Richtungswandler für 2D- und 3D-Ultraschallanemometer, meteorologische Überwachung, Messung von Lüftungsströmungen und Überwachung industrieller Kanäle. Die Mittenfrequenz beträgt 40 kHz ±5%, der empfohlene Referenzbereich liegt bei 0,5 bis 12 m, der -3 dB Halbwertsstrahlwinkel bei 11,3° ±10%. Pfadlänge und Winkelabdeckung sind bei der Definition des Messvolumens zu berücksichtigen.

Technische Spezifikationen (verifiziert)

• Model: BBFM-V40K
• Mittenfrequenz: 40 kHz ±5%
• Empfohlener/Referenzbereich: 0,5 bis 12 m
• Mindestensimpedanz: 250 Ω ±20%
• Kapazität: 4.000 pF ±20% bei 1 kHz
• Maximal angelegte Spitzenspannung: <1.500 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckbelastung: ≤3 kgf / 0,3 MPa
• Halbwertsstrahlwinkel: 11,3° ±10% bei -3 dB
• Gehäusematerial: Edelstahl
• Schutzart: IP68
• Gewicht: 1.580 g ±5% (mit 10 m ±0,3 m Kabel)

Array-Anordnung und elektrische Anpassung
Für 2D- oder 3D-Anemometer Pfade im Referenzbereich 0,5–12 m festlegen und dabei den 11,3°-Winkel, die Strömungsgeometrie, strukturelle Hindernisse und die Ausrichtung der Wandler berücksichtigen. Sende- und Empfangselektronik sollten zur Mindestimpedanz von 250 Ω ±20% und zur Kapazität von 4.000 pF ±20% bei 1 kHz passen. Die angelegte Spitzenspannung muss unter 1.500 Vpp bleiben.

Mechanische und Umwelteinbindung
Der Betrieb ist spezifiziert von -40 bis +80°C, bis zu 3 kgf (0,3 MPa) und mit Schutzart IP68. Das angegebene Gewicht bezieht sich auf die Ausführung mit 10 m ±0,3 m Kabel; planen Sie Befestigungen, Montage und Kabelführung entsprechend ein.

Anwendungen

• 2D- und 3D-Ultraschallanemometer
• Meteorologische Überwachung
• Messung von Lüftungsströmungen
• Überwachung industrieller Kanäle
