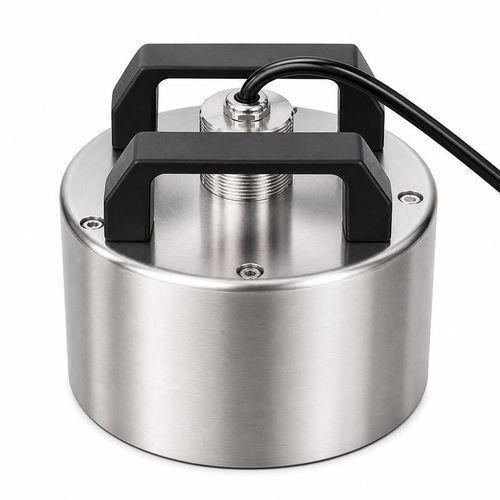

Tauch-Ultraschallwandler BBFM-Q21K

robustMess

Produktübersicht
Der BBFM-Q21K ist ein benetzter Ultraschall-Durchflusstransducer mit 21 kHz, entwickelt für industrielle Flüssigkeitsdurchflussmesser, Rohrgeschwindigkeitsmessung und Durchflussüberwachung in Wasseraufbereitungsanlagen. Geeignet zur Integration in embedded Messmodule und Inline-Messaufbauten.

Leistung und Umgebung
Halbleistungsstrahlwinkel: 28,5° ±10% bei -3 dB. Betriebstemperatur: -40 bis +80°C. Druckgrenze: ≤10 kgf (1 MPa). Schutzart: IP68. Ausgelegt für Dauerbetrieb unter Tauchbedingungen und raue Industrieumgebungen.

Akustische, elektrische und mechanische Spezifikationen
Model: BBFM-Q21K
Zentralfrequenz: 21 kHz ±10%
Mindestimpedanz: 130 Ω ±20%
Kapazität: 68.000 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenspannung < 3.000 Vpp
Betriebstemperatur: -40 bis +80°C
Druckfestigkeit: ≤10 kgf oder 1 MPa
Halbleistungsstrahlwinkel: 28,5° ±10% bei -3 dB
Gehäusematerial: 304 Edelstahl + PI
Schutzart: IP68
Gewicht: 12,2 kg ±5% (mit 20 m ±0,3 m Kabel)

Elektrische und Kabelspezifikationen
Die Sender- und Empfangsschaltung sollte auf die spezifizierte Impedanz und Kapazität abgestimmt sein (130 Ω ±20%, 68.000 pF ±20% bei 1 kHz). Die Spitzenspannung darf 3.000 Vpp nicht überschreiten. Die Gewichtsangabe bezieht sich auf die Version mit 20 m ±0,3 m Kabel.

Anwendungen

• Industrielle Flüssigkeitsdurchflussmesser
• Rohrgeschwindigkeitsmessung
• Durchflussüberwachung in Wasseraufbereitung
• Embedded Durchflusserfassungsmodule

Technische Daten

• Model: BBFM-Q21K
• Zentralfrequenz: 21 kHz ±10%
• Halbleistungsstrahlwinkel: 28,5° ±10% bei -3 dB
• Mindestimpedanz: 130 Ω ±20%
• Kapazität: 68.000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitze < 3.000 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckfestigkeit: ≤10 kgf / 1 MPa
• Gehäuse: 304 Edelstahl + PI
• Schutz: IP68
• Gewicht: 12,2 kg ±5% (mit 20 m ±0,3 m Kabel)
