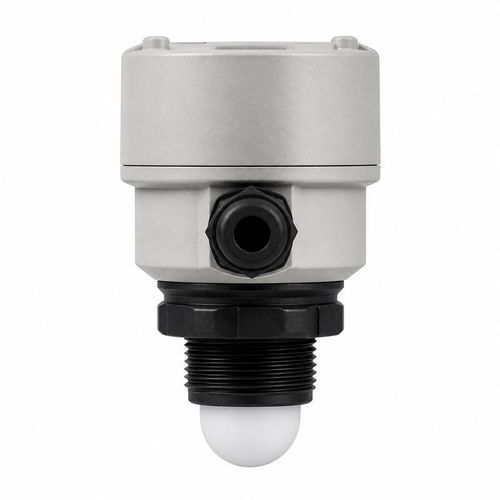

Tauch-Ultraschallwandler BBFM-Q32KMess
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Verwendung
- Tauch
- Anwendung
- Mess
- Frequenz
Max: 38 kHz
Min: 26 kHz
Beschreibung
Ultraschall-Transducer für Flüssigkeitsdurchfluss (Kontakt mit Flüssigkeit)
Der BBFM-Q32K ist vorgesehen für industrielle Flüssigdurchflusszähler, Geschwindigkeitsmessung in Rohrleitungen, Durchflussüberwachung in Wasseraufbereitungsanlagen und integrierte Durchflussmesseinheiten. Die angegebene Mittenfrequenz beträgt 32 kHz ±20%.
Akustische Spezifikation
Die akustische Spezifikation gibt einen Halb-Power-Strahlwinkel von 20° ±10% bei -3 dB an. Diese Strahleigenschaft ist in Verbindung mit dem erforderlichen akustischen Pfad bei der Positionierung des Transducers zu berücksichtigen.
Elektrische und Umwelt-Spezifikationen
Modell: BBFM-Q32K
Mittenfrequenz: 32 kHz ±20%
Minimale Impedanz: 30 Ω ±20%
Kapazität: 75000 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenspannung <3000 Vpp
Betriebstemperatur: -40 bis +80°C
Druckbelastung: ≤10 kgf oder 1 MPa
Halb-Power-Strahlwinkel: 20° ±10% bei -3 dB
Gehäusematerial: 304 + PI
Montage: siehe Produkt-Maßzeichnung
Schutzart: IP68
Vorgesehene Anwendungen für Flüssigkeitsdurchfluss
Integrationshinweise
Stimmen Sie die Sende- und Empfangselektronik auf die angegebene minimale Impedanz von 30 Ω ±20% und die Kapazität von 75000 pF ±20% bei 1 kHz ab. Die Spitzenspannung muss <3000 Vpp bleiben. Verwenden Sie die Maßzeichnung zur Überprüfung der Montage-Schnittstelle und des verfügbaren Platzes. Die fertige Installation muss innerhalb von -40 bis +80°C und bei maximal 10 kgf bzw. 1 MPa betrieben werden und dabei den angegebenen Schutzgrad IP68 beibehalten.
Technische Daten
Der BBFM-Q32K ist vorgesehen für industrielle Flüssigdurchflusszähler, Geschwindigkeitsmessung in Rohrleitungen, Durchflussüberwachung in Wasseraufbereitungsanlagen und integrierte Durchflussmesseinheiten. Die angegebene Mittenfrequenz beträgt 32 kHz ±20%.
Akustische Spezifikation
Die akustische Spezifikation gibt einen Halb-Power-Strahlwinkel von 20° ±10% bei -3 dB an. Diese Strahleigenschaft ist in Verbindung mit dem erforderlichen akustischen Pfad bei der Positionierung des Transducers zu berücksichtigen.
Elektrische und Umwelt-Spezifikationen
Modell: BBFM-Q32K
Mittenfrequenz: 32 kHz ±20%
Minimale Impedanz: 30 Ω ±20%
Kapazität: 75000 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenspannung <3000 Vpp
Betriebstemperatur: -40 bis +80°C
Druckbelastung: ≤10 kgf oder 1 MPa
Halb-Power-Strahlwinkel: 20° ±10% bei -3 dB
Gehäusematerial: 304 + PI
Montage: siehe Produkt-Maßzeichnung
Schutzart: IP68
Vorgesehene Anwendungen für Flüssigkeitsdurchfluss
- Industrielle Flüssigdurchflusszähler
- Geschwindigkeitsmessung in Rohrleitungen
- Durchflussüberwachung in Wasseraufbereitung
- Integrierte Durchflussmesseinheiten
Integrationshinweise
Stimmen Sie die Sende- und Empfangselektronik auf die angegebene minimale Impedanz von 30 Ω ±20% und die Kapazität von 75000 pF ±20% bei 1 kHz ab. Die Spitzenspannung muss <3000 Vpp bleiben. Verwenden Sie die Maßzeichnung zur Überprüfung der Montage-Schnittstelle und des verfügbaren Platzes. Die fertige Installation muss innerhalb von -40 bis +80°C und bei maximal 10 kgf bzw. 1 MPa betrieben werden und dabei den angegebenen Schutzgrad IP68 beibehalten.
Technische Daten
- Modell: BBFM-Q32K
- Mittenfrequenz: 32 kHz ±20%
- Minimale Impedanz: 30 Ω ±20%
- Kapazität: 75000 pF ±20% bei 1 kHz
- Betriebsspannung: Spitzenspannung <3000 Vpp
- Betriebstemperaturbereich: -40 bis +80°C
- Druckbelastung: ≤10 kgf oder 1 MPa
- Halb-Power-Strahlwinkel: 20° ±10% bei -3 dB
- Gehäusematerial: 304 Edelstahl + PI
- Montage: siehe Produkt-Maßzeichnung für Schnittstelle
- Schutzart: IP68
